Tajniki budżetowego kondycjonowania czyli „audiofilski kondycjoner” DIY za 700 zł

Kondycjonery sieciowe klasy ultra hi-end należą do najbardziej polaryzujących urządzeń na rynku audio. W materiałach promocyjnych flagowych konstrukcji – wycenianych na kwoty rzędu 70 000 – 150 000 zł – standardowe zagadnienia filtracji przeciwzakłóceniowej ustępują miejsca terminologii zapożyczonej z fizyki kwantowej, nanotechnologii oraz geofizyki. Urządzeniom tym przypisuje się zdolność do radykalnej transformacji barwy dźwięku, powiększania sceny akustycznej oraz usuwania zjawisk rzekomo niemożliwych do opanowania przez klasyczną elektronikę.

Reprezentatywnym przykładem tej filozofii projektowej jest flagowy kondycjoner Synergistic Research SRX PowerCell 14, wyceniany na kwotę 154 220 zł. Urządzenie to stanowi doskonały poligon badawczy do konfrontacji obietnic marketingowych z twardymi prawami elektrotechniki, prawem Ohma oraz zasadą zachowania energii.

Poniższa analiza dekonstruuje założenia konstrukcyjne tego typu urządzeń pod kątem fizyki i teorii obwodów, a następnie przedstawia projekt badawczy „Panaceum”: laboratoryjną weryfikację, w jakim stopniu poprawna aplikacja przemysłowej filtracji EMI/RFI oraz optymalizacja topologii uziemienia (za ułamek procenta tej kwoty) rozwiązuje rzeczywiste problemy zakłóceniowe w torze audio.

Notatka redakcyjna: Artykuł przeszedł autorską optymalizację merytoryczną. Usunięto archiwalne dygresje środowiskowe, odniesienia do mediów społecznościowych oraz wątki poboczne, koncentrując treść w 100% na elektrotechnice zasilania, analizie deklaracji marketingowych segmentu ultra hi-end, topologii uziemienia w gwiazdę (star-grounding) oraz pomiarowej weryfikacji laboratoryjnej.

Dekonstrukcja założeń inżynieryjnych Synergistic Research SRX PowerCell 14

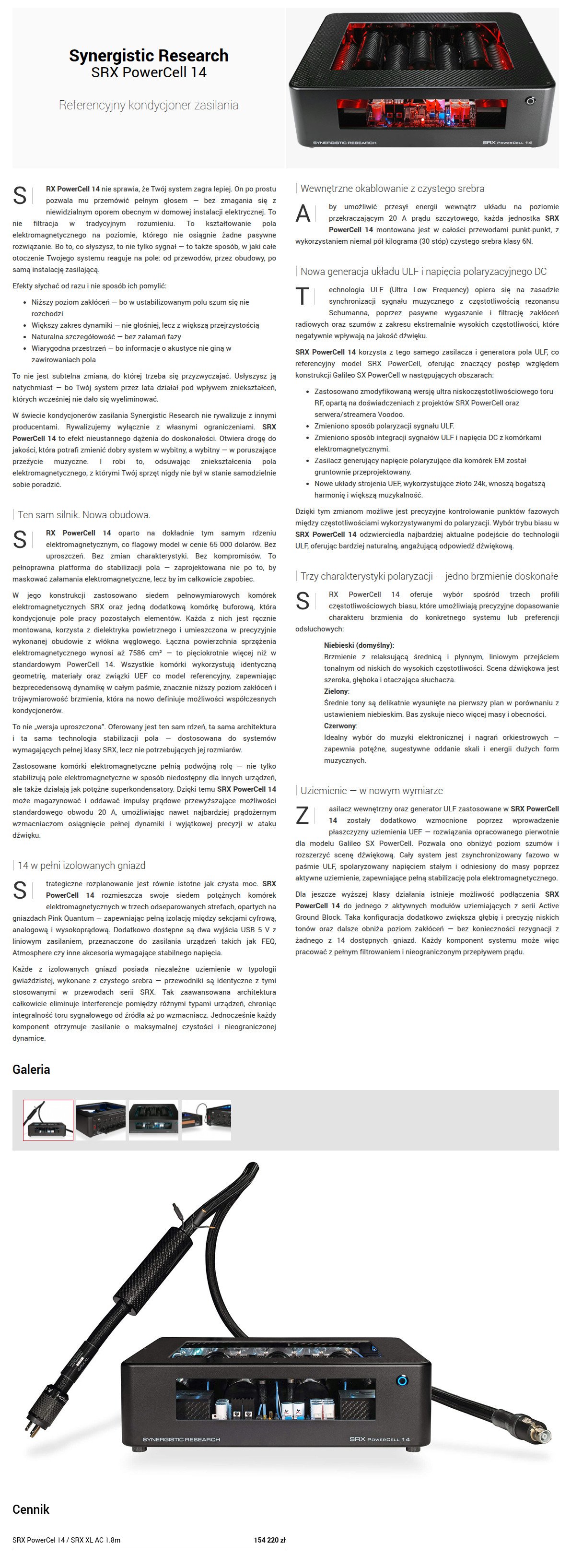

Z oficjalnej specyfikacji technicznej oraz materiałów promocyjnych producenta wynika, że konstrukcja SRX PowerCell 14 opiera się na zestawie czternastu gniazd sieciowych oraz pakiecie autorskich technologii:

• Wewnętrzne okablowanie ze srebra monokrystalicznego o przekroju 12 AWG,
• Masywna obudowa kompozytowa (aluminium + włókno węglowe) pełniąca rolę ekranu elektromagnetycznego,
• Podział na separowane banki zasilające (gniazda cyfrowe, analogowe oraz wysokoprądowe),
• Układy „komórek elektromagnetycznych” (EM Cells) deklarowane jako superkondensatory,
• Zastosowanie grafenu jako „nadprzewodnika w temperaturze pokojowej”,
• Aktywny zasilacz liniowy polaryzujący moduły filtracyjne prądem stałym (DC bias),
• Generator ultraniskich częstotliwości (ULF) nastrojony na rezonans Schumanna (7,83 Hz),
• Punktowe uziemienie w gwiazdę (star-grounding).

Część powyższych rozwiązań to standardowa, uznana inżynieria elektroinstalacyjna: podział na odrębne banki filtrujące ogranicza przenikanie zakłóceń komutacyjnych z zasilaczy impulsowych (SMPS) do czułych stopni analogowych, star-grounding redukuje napięcia pętli masy, a ekranowana obudowa ogranicza wnikanie zewnętrznych pól RFI. Wątpliwości natury fizycznej budzą natomiast pozostałe deklaracje.

1. Grafen a fizyka nadprzewodnictwa w temperaturze pokojowej

Producent deklaruje zastosowanie grafenu zapewniającego właściwości nadprzewodnika bez konieczności głębokiego chłodzenia kriogenicznego („superconductor performance without the deep freeze”).

W fizyce materii skondensowanej nadprzewodnictwo w temperaturze pokojowej i pod ciśnieniem atmosferycznym pozostaje zjawiskiem nieodkrytym. Grafen wykazuje znakomitą przewodność elektryczną i wysoką ruchliwość nośników ładunku, jednak stan nadprzewodzący w dwuwarstwowym grafenie skręconym pod tzw. magicznym kątem (1,1°) występuje wyłącznie w temperaturach kriogenicznych (rzędu 1,7 K, czyli -271,45°C). Przy częstotliwości sieciowej 50 Hz i temperaturze pokojowej domieszka grafenu w przewodniku nie zmienia stanu kwantowego materii. Różnica w spadku napięcia na odcinku kilkunastu centymetrów przewodu w relacji do czystej miedzi beztlenowej jest całkowicie pomijalna.

2. Zasada zachowania energii a superkondensatory (EM Cells)

Kolejną tezą jest twierdzenie, że moduły EM Cells pełniące rolę superkondensatorów pozwalają na „dostarczanie prądu szczytowego większego niż standardowy obwód 20 A w ścianie”, co ma zapobiegać „duszeniu wzmacniacza”.

Pasywny kondycjoner sieciowy podlega bezwzględnie zasadzie zachowania energii. Nie może w sposób ciągły oddać do odbiorników większej mocy, niż pobiera z gniazda ściennego. Ograniczeniem wydajności prądowej jest impedancja pętli zwarcia instalacji elektrycznej oraz prąd zadziałania wyłącznika nadprądowego w rozdzielnicy (standardowo 16 A dla obwodów gniazd wtykowych). Kondensatory zainstalowane po stronie pierwotnej (AC) mogą pełnić funkcję filtrów przeciwzakłóceniowych klasy X (bocznikujących zakłócenia symetryczne), lecz nie stanowią magazynu energii prądu stałego dla końcówki mocy.

Każdy poprawnie zaprojektowany wzmacniacz audio posiada własną baterię kondensatorów elektrolitycznych o niskim ESR zainstalowaną za mostkiem prostowniczym (na szynie prądu stałego DC). To właśnie te kondensatory buforują energię na transjenty dynamiczne w ułamkach milisekund. Próba kompensowania tego procesu po stronie sieciowej 230 V nie znajduje uzasadnienia w teorii zasilaczy.

3. Generator rezonansu Schumanna (7,83 Hz) a transmisja audio

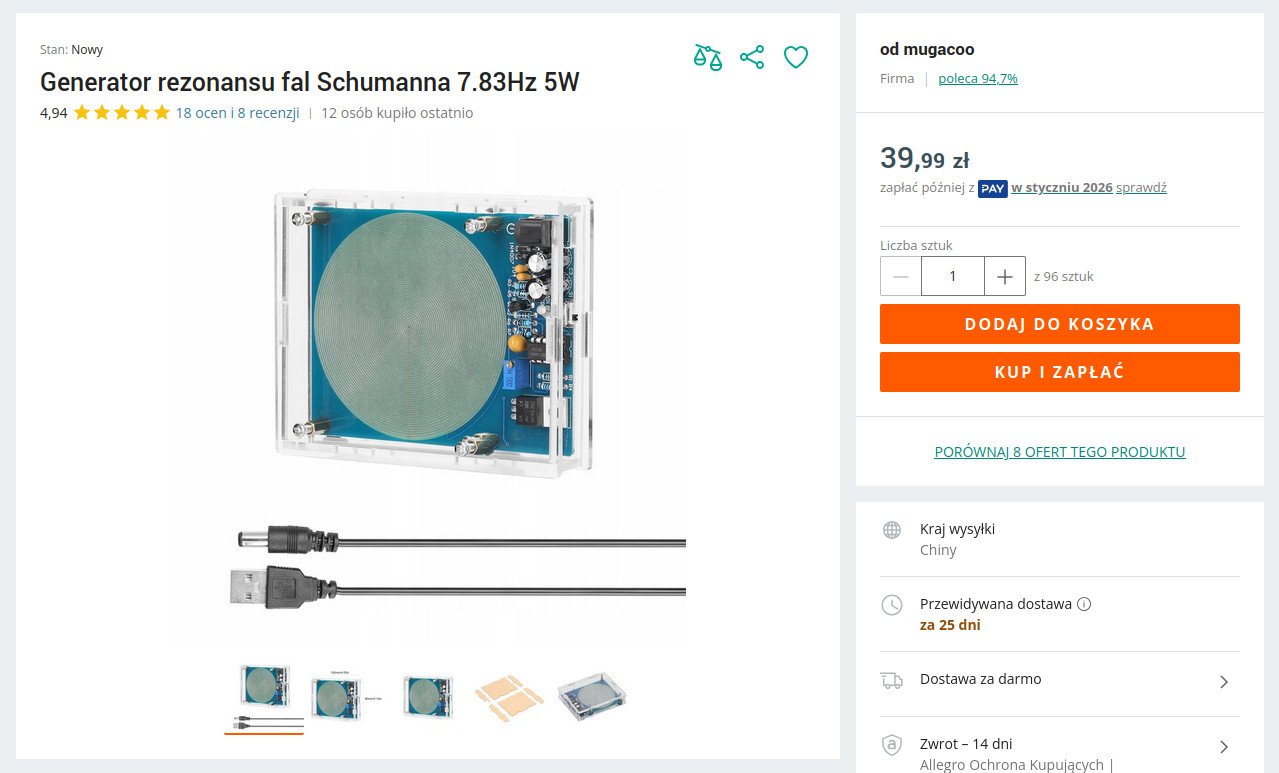

W specyfikacji urządzenia pojawia się zapis: „ULF generator reclocking music to Schumann Resonance”. Rezonans Schumanna to zespół globalnych rezonansów elektromagnetycznych w falowodzie tworzonym przez powierzchnię Ziemi i jonosferę, pobudzany naturalnymi wyładowaniami atmosferycznymi (główna składowa przypada na ok. 7,83 Hz).

Przypisywanie lokalnemu generatorowi fal 7,83 Hz zdolności do „reclockingu muzyki” jest błędem kategoryzacji. Taktowanie sygnału cyfrowego w torze audio (clocking) realizowane jest przez precyzyjne oscylatory kwarcowe lub femtosekundowe generatory TCXO/OCXO pracujące na częstotliwościach rzędu 22,5792 MHz, 24,576 MHz lub 45,1584 MHz. Pole magnetyczne o częstotliwości 7,83 Hz nie wykazuje fizycznego mechanizmu sprzężenia z domeną czasową konwerterów cyfrowo-analogowych i nie ma wpływu na redukcję jittera ani stosunek sygnału do szumu (SNR).

4. Poetyka opisów odsłuchowych a elektrotechnika

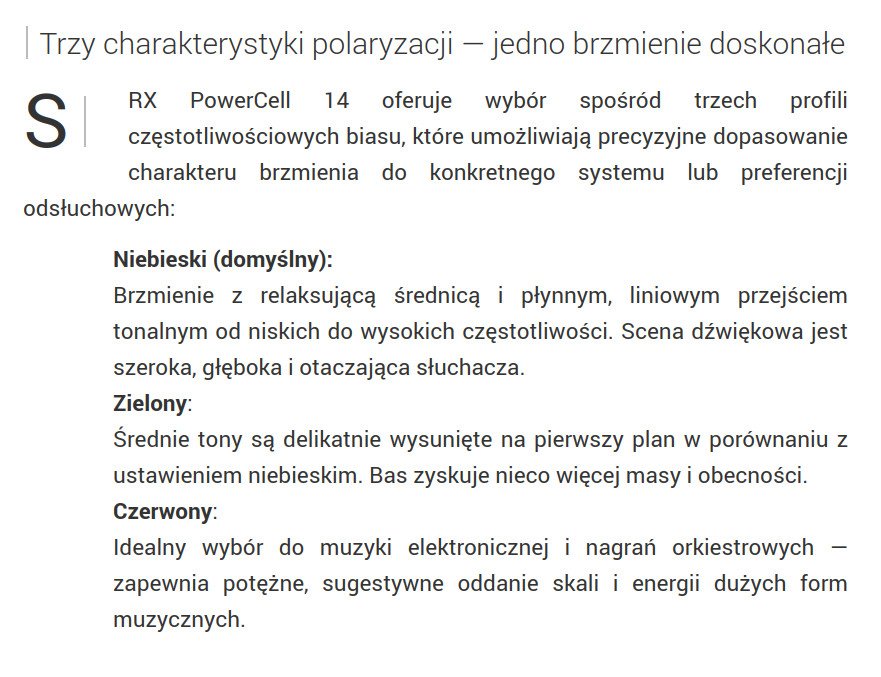

W recenzjach prasowych omawianego modelu (m.in. na portalu enjoythemusic.com) formułowane są deklaracje o „przenoszeniu muzyki wprost do pokoju”, „namacalnej mikrodynamice” oraz „trzech konfigurowalnych trybach brzmienia”.

Kondycjoner sieciowy kończy swoje oddziaływanie na zaciskach transformatora zasilającego odbiornika. Nie posiada toru sygnałowego, procesora DSP ani filtrów kształtujących charakterystykę częstotliwościową. Stopnie wzmacniające zasilane są z regulowanej szyny prądu stałego, która separuje sygnał audio od parametrów sieci. Wszelkie zmiany barwowe przypisywane kondycjonerom pasywnym są domeną oczekiwań poznawczych, a nie zjawisk zachodzących w torze elektroakustycznym.

Projekt badawczy „Panaceum”: przemysłowa filtracja i topologia uziemienia

Odrzucając elementy z domeny metafizyki, rzeczywiste zalety zaawansowanych kondycjonerów sprowadzają się do trzech twardych zagadnień inżynieryjnych:

1. Optymalizacji topologii uziemienia (Star-Grounding): sprowadzeniu różnicy potencjałów między żyłami PE urządzeń do minimum w celu eliminacji prądów pętli masy.
2. Separacji odbiorników impulsowych od analogowych: odizolowaniu zakłóceń komutacyjnych generowanych przez zasilacze komputerowe, monitory i ładowarki.
3. Dwustopniowej filtracji RFI/EMI: tłumieniu symetrycznych i asymetrycznych zakłóceń w.cz. za pomocą dławików skompensowanych prądowo, ferrytów oraz kondensatorów klasy X/Y.

Aby sprawdzić, jak dalece powyższe cele można zrealizować bez ponoszenia kosztów aparatury luksusowej, skonstruowałem modułowy układ testowy oparty na powszechnie dostępnych komponentach elektrotechnicznych:

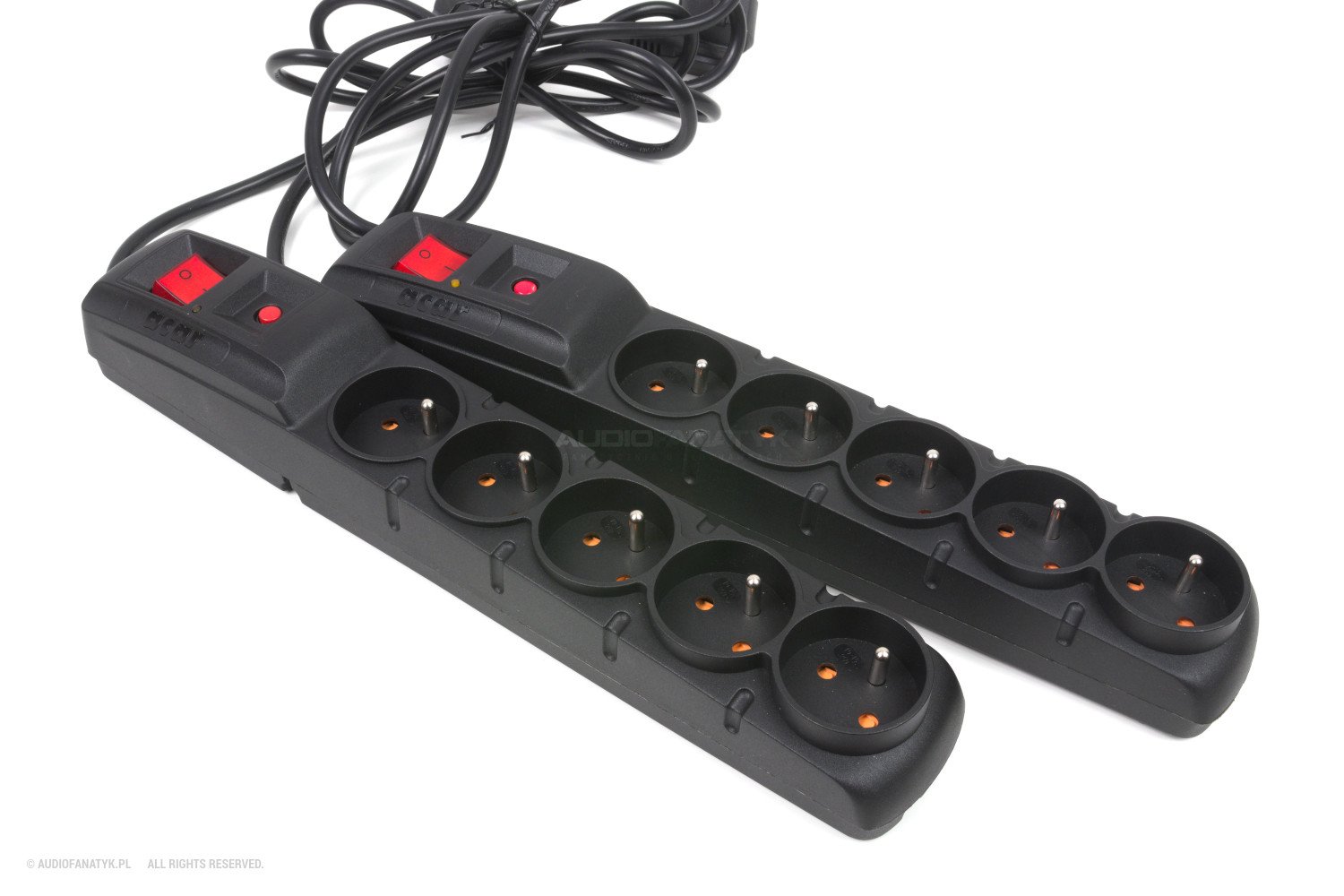

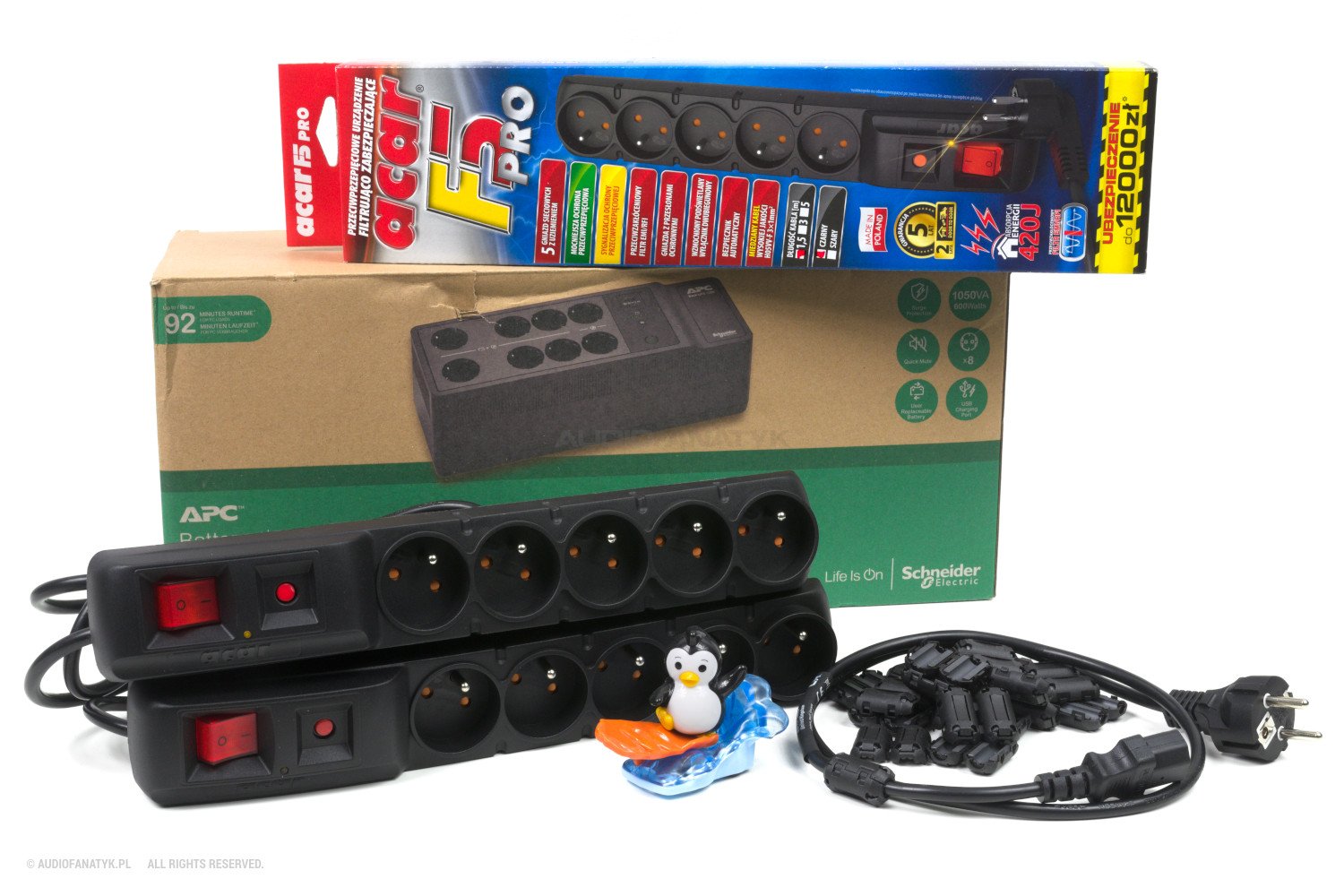

• Listwa A (dedykowana dla toru audio): Acar F5 Pro (filtr przeciwprzepięciowy z warystorami i filtrem tłumiącym EMI/RFI) zasilająca wyłącznie wzmacniacz słuchawkowy oraz przetwornik C/A.
• Listwa B (dedykowana dla urządzeń pomocniczych): Acar F5 Pro zasilająca komputer PC, monitory i urządzenia peryferyjne z zasilaczami SMPS.

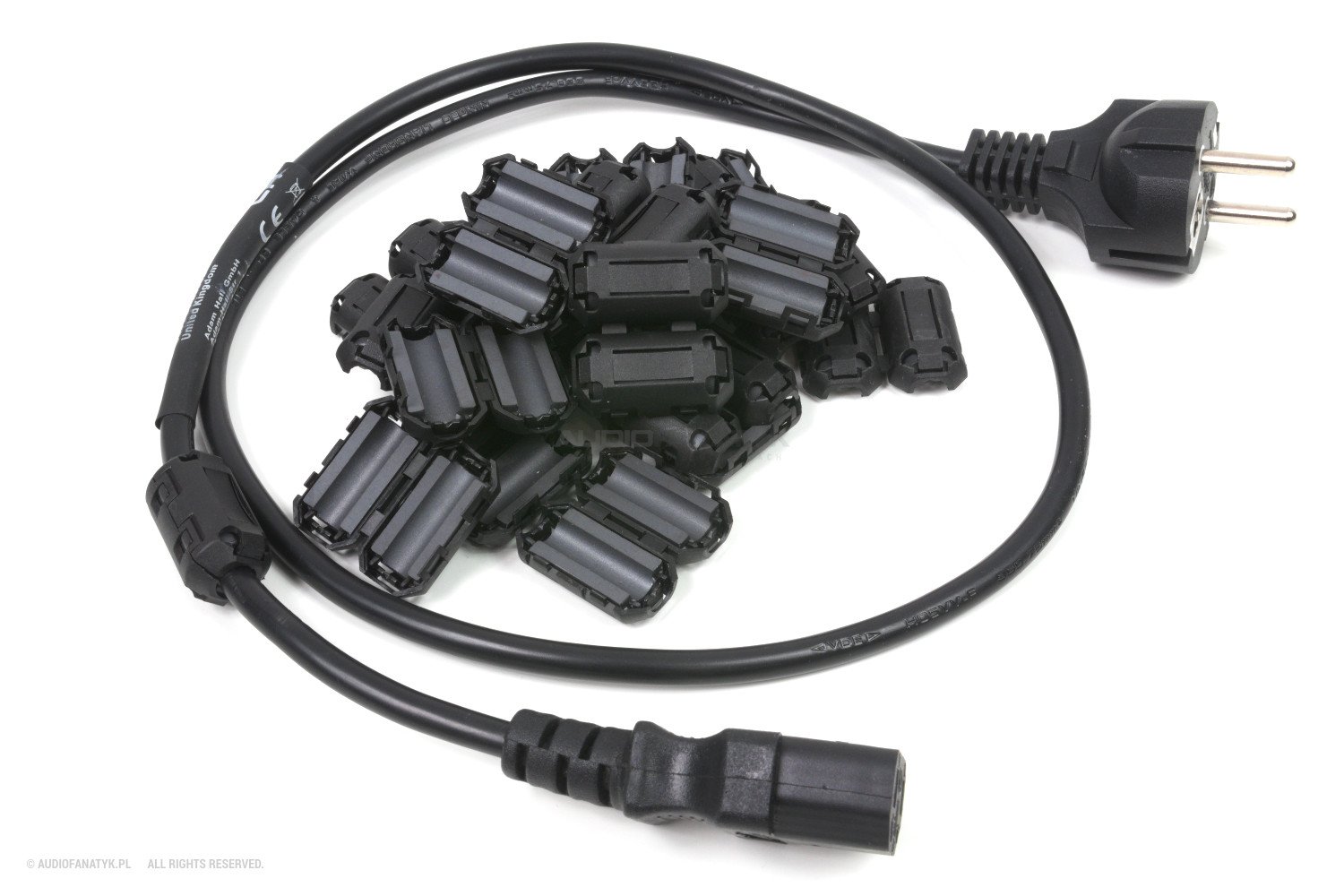

• Filtry ferrytowe (5 szt. Rdzeni NiZn): nałożone na kable zasilające tuż przy gniazdach IEC odbiorników w celu tłumienia zakłóceń asymetrycznych w.cz.

Łączny kosztorys komponentów wyniósł 198,88 zł (dwie listwy z certyfikowaną filtracją po ok. 68 zł oraz zestaw pierścieni ferrytowych za ok. 62 zł).

Zastosowanie dwóch niezależnych listew wpiętych do tego samego podwójnego gniazda ściennego tworzy tzw. rozszerzoną topologię gwiazdy. Punktem odniesienia masy ochronnej (PE) staje się gniazdo w ścianie. Zakłócenia wieloczęstotliwościowe generowane przez zasilacz impulsowy stacji roboczej PC są tłumione przez filtr w listwie B, nie przedostając się bezpośrednio na szynę zasilającą listwy A.

Weryfikacja laboratoryjna – pomiary i analiza toru audio

Do weryfikacji skuteczności filtracji wytypowano dwa skrajnie odmienne urządzenia audio:

1. Wzmacniacz słuchawkowy AF HA500: układ z klasycznym zasilaczem liniowym opartym na małym transformatorze toroidalnym i zintegrowanym mostku prostowniczym, wykazujący naturalny przydźwięk sieciowy 50 Hz na poziomie ok. -90 dBc (idealny obiekt diagnostyczny).
2. Integra słuchawkowa Loxjie D40 Pro: nowoczesne urządzenie z rozbudowanym zasilaczem impulsowym, zaawansowaną regulacją LDO i wejściem USB z izolacją galwaniczną.

TEST 1: Tłumienie przydźwięku 50 Hz (Wzmacniacz liniowy HA500)

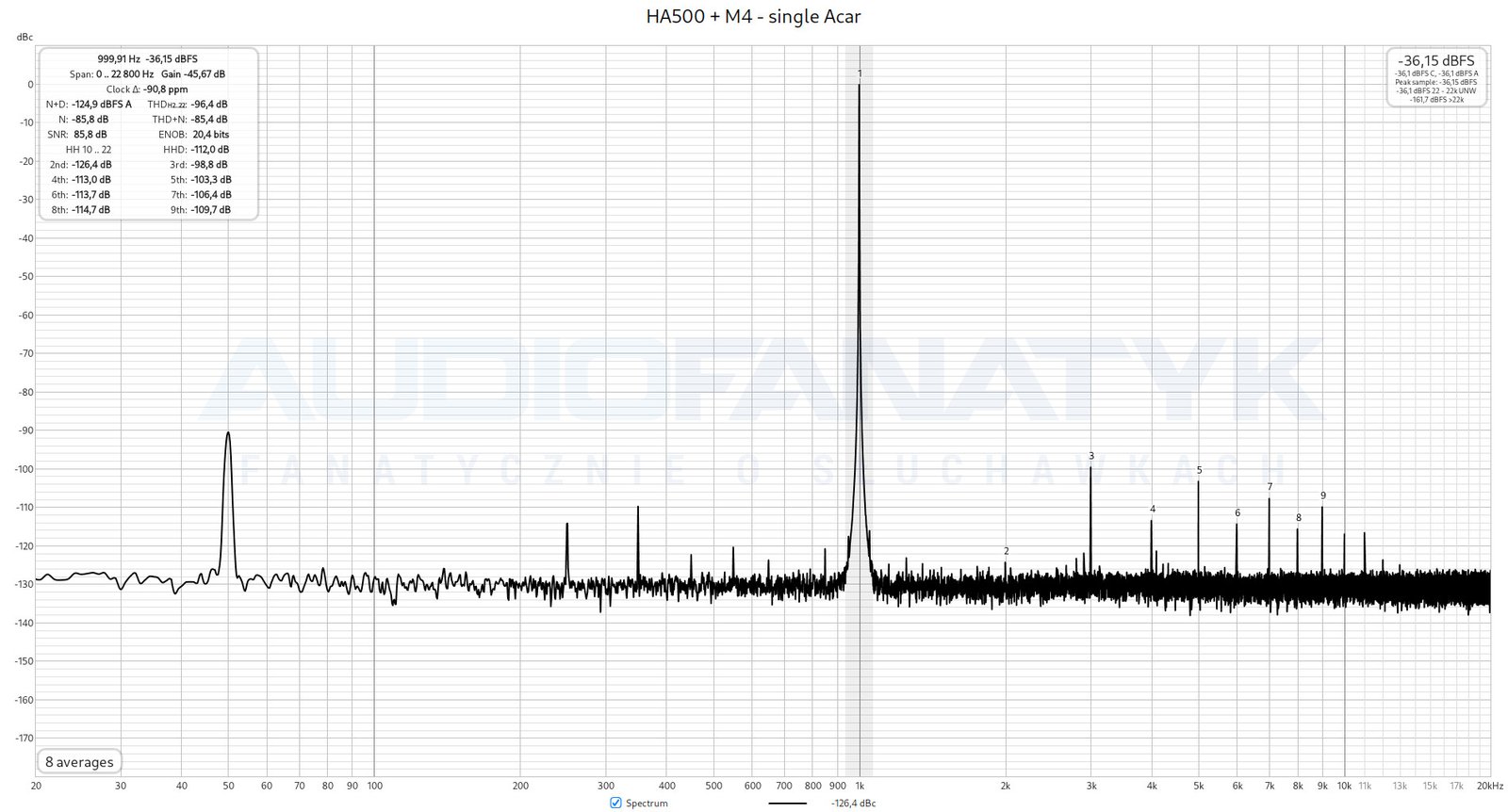

Punkt wyjściowy: wzmacniacz oraz komputer PC podłączone do pojedynczej, standardowej listwy filtrującej. Poziom przydźwięku sieciowego 50 Hz wyniósł -90,0 dBc:

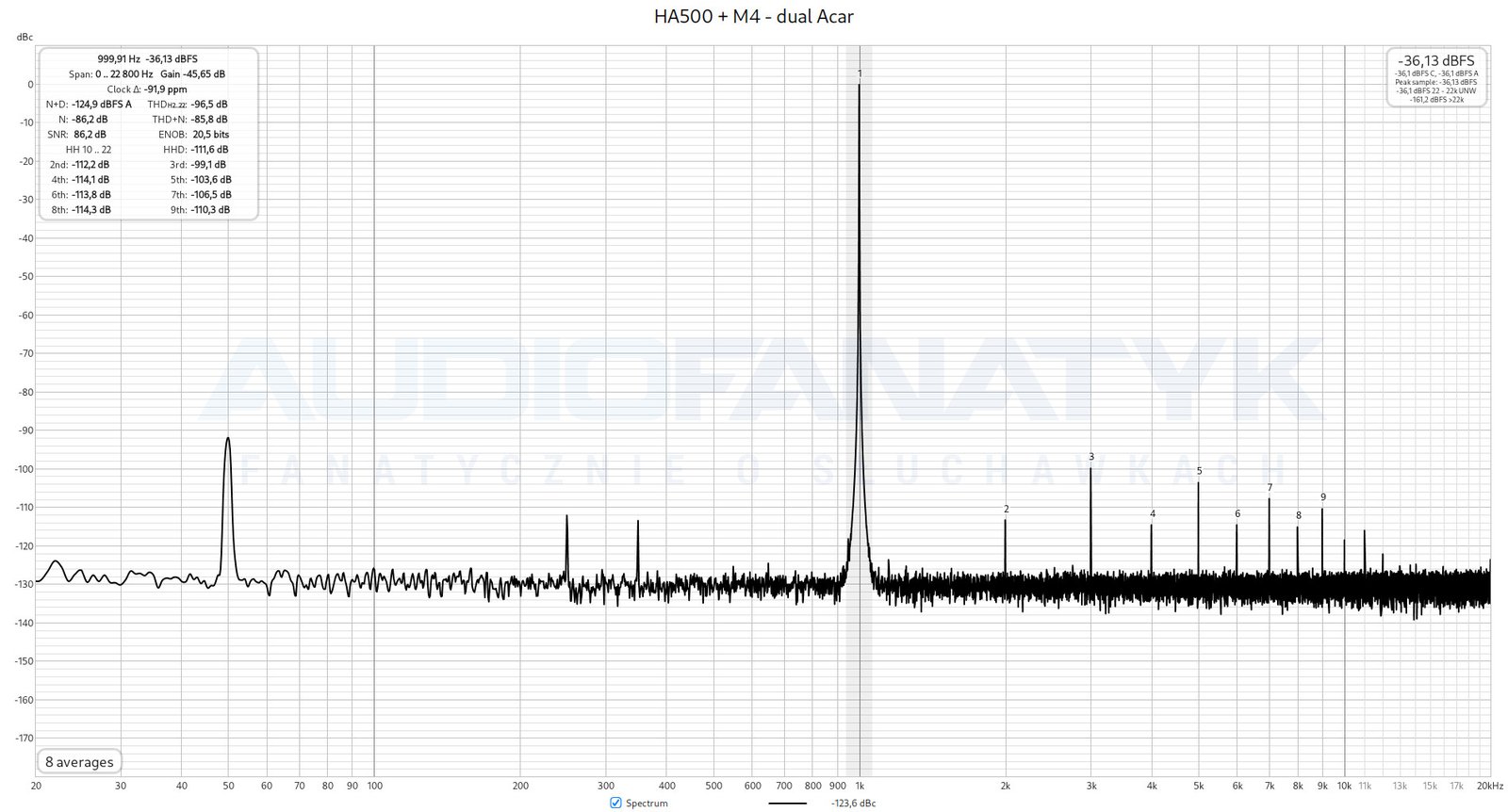

Krok 2: rozdzielenie toru na dwie listwy (układ „Panaceum”) z ferrytem na przewodzie IEC wzmacniacza. Zmierzony przydźwięk 50 Hz spadł powtarzalnie do poziomu -92,0 dBc:

Uzyskano zysk 2,0 dBc w tłumieniu przydźwięku oraz spadek THD+N z -85,4 dB do -85,7 dB. Separacja zakłóceń komutacyjnych zasilacza PC zredukowała prądy wyrównawcze płynące przez masę sygnałową interfejsu audio.

TEST 2: Odporność nowoczesnych stopni zasilacza (Loxjie D40 Pro)

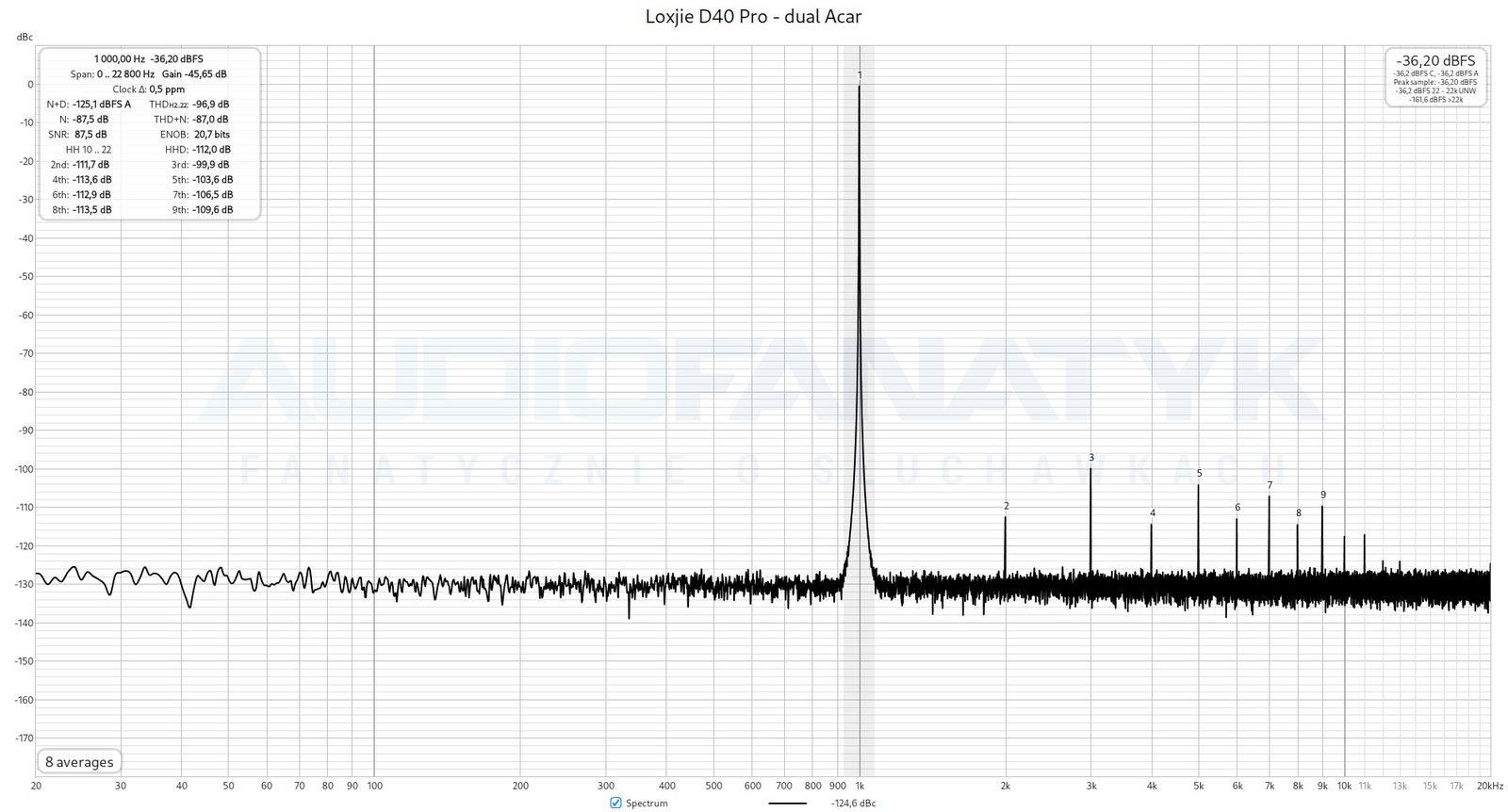

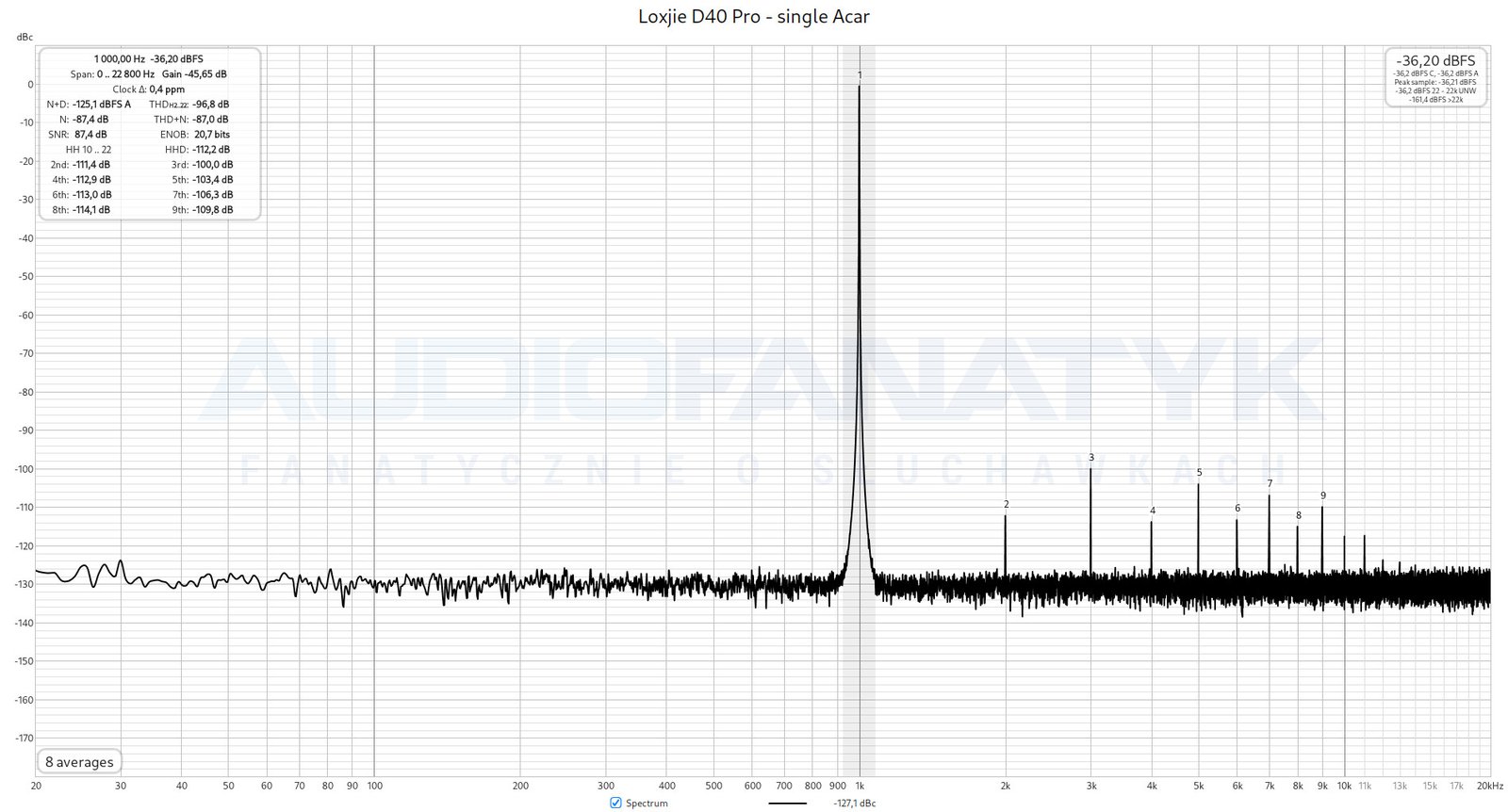

W przypadku nowoczesnej integry Loxjie D40 Pro pomiary wykazały całkowitą niewrażliwość na modyfikację układu listew. Poziom THD+N przy obciążeniu 300 Ω i mocy 1 mW pozostał na stałym poziomie -87,0 dB:

Nowoczesne urządzenia audio wyposażone we wbudowane filtry sieciowe, precyzyjne przetwornice i stopnie LDO wykazują współczynnik tłumienia tętnień zasilania (PSRR) przekraczający 80–100 dB. W dobrze zaprojektowanym sprzęcie zewnętrzny kondycjoner nie ma fizycznego pola do poprawy parametrów sygnału użytecznego.

Wariant zaawansowany: zasilacz awaryjny APC Back-UPS 1050

Aby sprawdzić, czy dalsza optymalizacja topologii uziemienia i filtracji RFI jest możliwa, w tor włączono zasilacz awaryjny APC Back-UPS 1050 (koszt ok. 500 zł). Urządzenie to wyposażono w certyfikowane, wielostopniowe filtry sieciowe klasy przemysłowej oraz architekturę uziemienia skupioną w jednym punkcie:

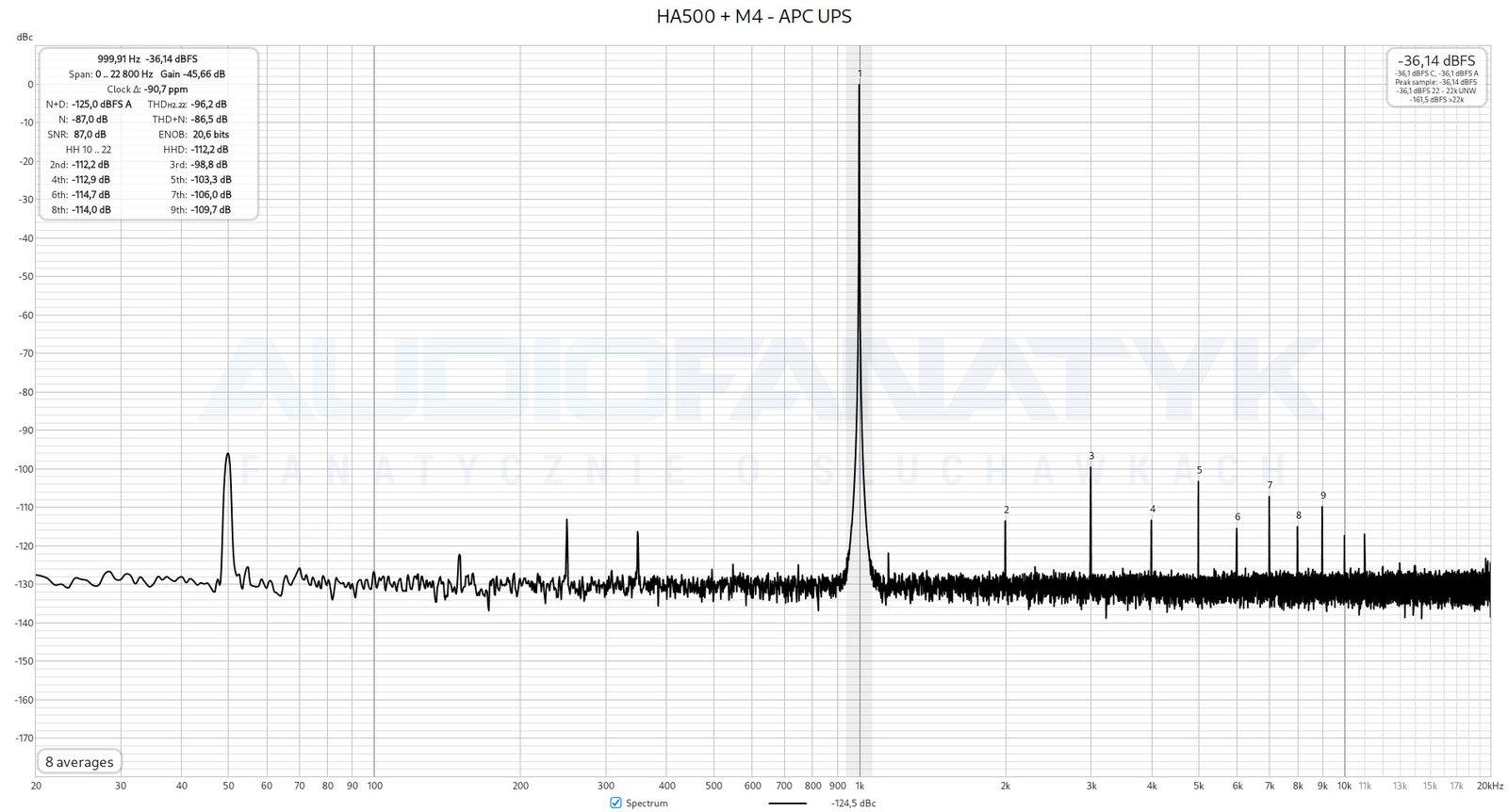

Wpięcie całego systemu (zarówno PC, jak i wzmacniacza HA500) do wyjść filtrowanych APC przyniosło spektakularne rezultaty pomiarowe:

• Przydźwięk sieciowy 50 Hz na wzmacniaczu HA500 spadł do -96,0 dBc (łączna poprawa o 6,0 dBc względem linii bazowej).
• Parametr THD+N wzmacniacza HA500 uległ poprawie do -86,5 dB (zysk 1,1 dB).

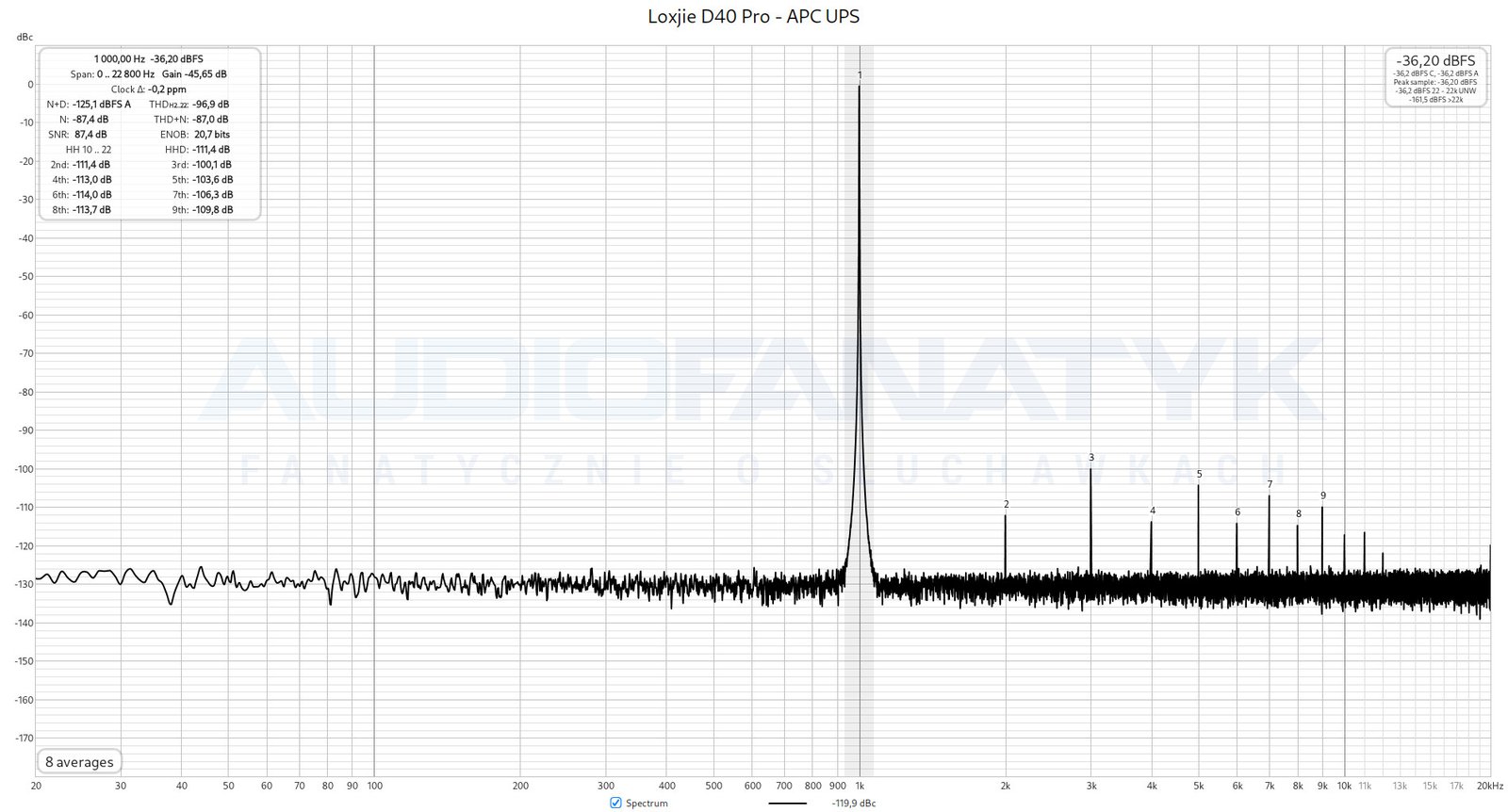

• Czystość sygnału Loxjie D40 Pro pozostała bez zmian na poziomie -87,0 dB.

Spadek przydźwięku o 6 dB to czterokrotne zmniejszenie mocy zakłócenia sieciowego. Rezultat ten osiągnięto dzięki rygorystycznemu sprowadzeniu uziemienia do wspólnego węzła w obudowie UPS-a oraz skutecznej filtracji składowej różnicowej i wspólnej filtrów klasy komputerowej. Przemysłowy zasilacz awaryjny za 500 zł zrealizował założenia star-groundingu w sposób doskonalszy niż audiofilskie listwy pasywne.

TEST 3: Weryfikacja równowagi tonalnej (Pasmo przenoszenia)

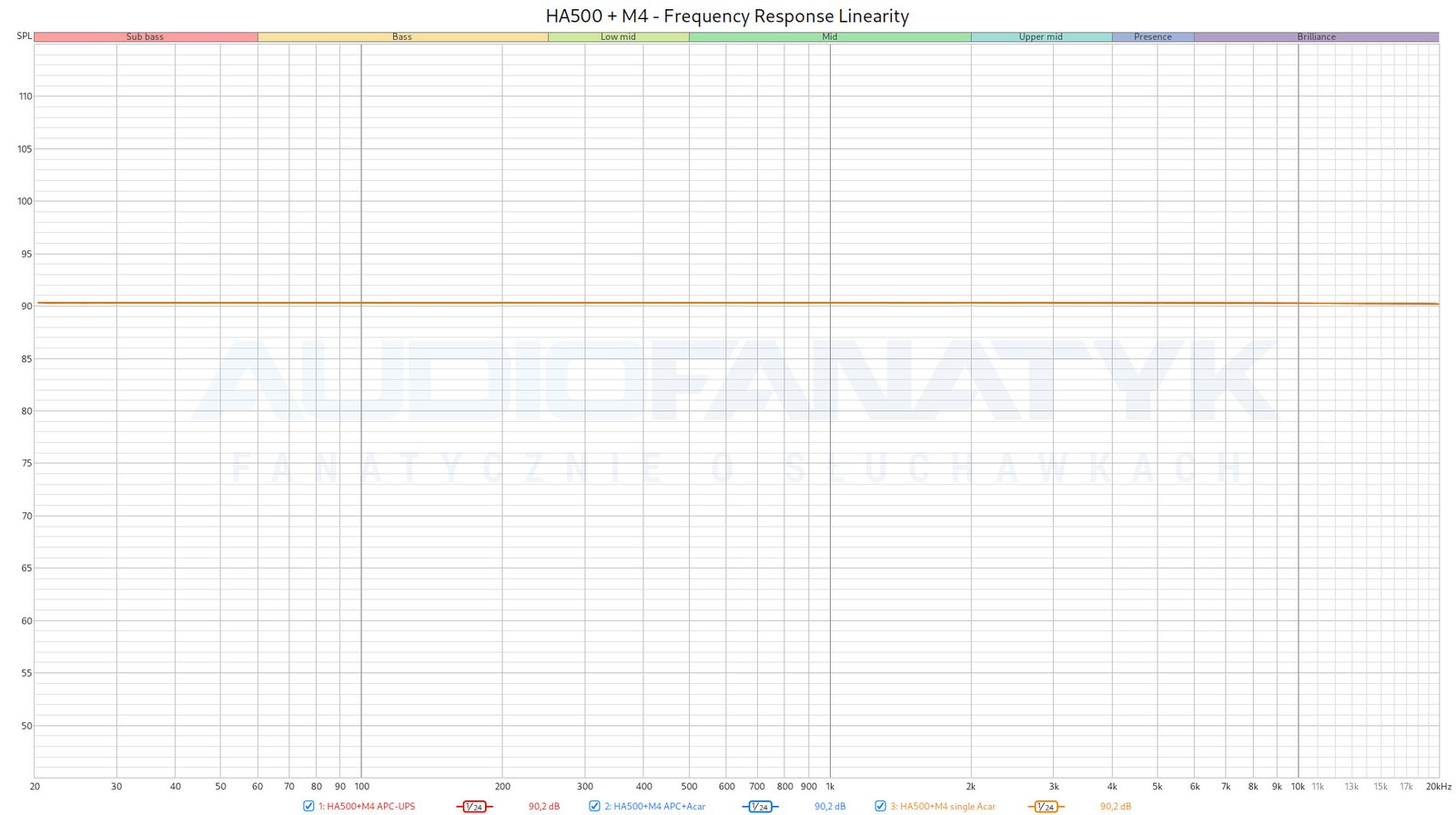

Na koniec zweryfikowano obietnicę „modyfikacji barwy dźwięku” i „kreowania sceny” przez kondycjonowanie zasilania. Wykres liniowości pasma przenoszenia wzmacniacza HA500 dla wszystkich trzech wariantów (pojedyncza listwa, podwójna filtracja oraz UPS APC) prezentuje się następująco:

Krzywe odpowiedzi częstotliwościowej nakładają się na siebie bezwzględnie w całym paśmie 20 Hz – 20 kHz. Kondycjonowanie zasilania redukuje szumy tła i przydźwięki pętli masy, lecz nie modyfikuje pasma przenoszenia toru audio w najmniejszym stopniu. Urządzenie zasilające nie jest equalizerem ani procesorem psychoakustycznym.

Podsumowanie i wnioski elektrotechniczne

Analiza laboratoryjna oraz dekonstrukcja założeń konstrukcji Synergistic Research SRX PowerCell 14 prowadzą do jednoznacznych konkluzji:

Fizyka filtracji vs marketing kwantowy: Rzeczywiste działanie kondycjonerów opiera się na klasycznej teorii obwodów: tłumieniu zakłóceń RFI/EMI oraz minimalizacji różnicy potencjałów na żyłach ochronnych PE (star-grounding). Hasła o nadprzewodnikach grafenowych w temperaturze pokojowej i rezonansie Schumanna nie mają odzwierciedlenia w mierzalnych parametrach sygnału audio.

Skuteczność filtracji budżetowej: Rozdzielenie odbiorników na dwie certyfikowane listwy przeciwprzepięciowe (audio vs zasilacze impulsowe) oraz zastosowanie ferrytów za kwotę poniżej 200 zł pozwala uzyskać wymierną redukcję przydźwięku 50 Hz (-2,0 dBc) i poprawę czystości starszych konstrukcji liniowych.

Przewaga punktowego uziemienia: Przemysłowy zasilacz UPS (np. APC Back-UPS za ok. 500 zł) dzięki zintegrowanej filtracji i sprowadzeniu uziemienia do jednego węzła zredukował przydźwięk transformatora aż o 6,0 dBc, deklasując pasywne listwy audiofilskie.

Odporność nowoczesnego sprzętu: Nowoczesne przetworniki i wzmacniacze (jak testowany Loxjie D40 Pro) posiadają tak zaawansowane stopnie regulacji i filtracji wewnętrznej, że stosowanie drogich kondycjonerów zewnętrznych nie wnosi żadnej mierzalnej poprawy parametrów.

Kondycjonowanie zasilania ma uzasadnienie techniczne w problematycznych instalacjach elektrycznych jako metoda eliminacji zakłóceń sieciowych i przydźwięków pętli masy. Przypisywanie mu zdolności do kształtowania sceny i barwy dźwięku to mit marketingowy, a realne korzyści elektrotechniczne można osiągnąć za ułamek promila cen żądanych za urządzenia klasy ultra hi-end.

Dla użytkowników borykających się z przydźwiękiem pętli masy lub niestabilną siecią, przemysłowy zasilacz z certyfikowaną filtracją EMI/RFI (np. APC Back-UPS) stanowi w pełni wystarczające i bezpieczne rozwiązanie elektrotechniczne.
