Podstrona prezentuje procedury badawcze, metodykę analizy danych oraz zaplecze metrologiczne wykorzystywane podczas testów publikowanych w serwisie Audiofanatyk™ oraz w aplikacji Audiofanatyk™ Lab.
Struktura publikacji
Każda publikacja testowa realizowana jest w oparciu o stały, powtarzalny układ modułowy:
- Wstęp i kontekst konstrukcyjny: analiza założeń projektowych, genezy urządzenia oraz segmentu rynkowego.
- Konstrukcja, ergonomia i jakość wykonania: weryfikacja użytych materiałów, tolerancji spasowania, wygody, geometrii oraz kultury pracy (mechanicznej i elektrycznej).
- Jakość dźwięku: podział na analityczną weryfikację zachowania fali w poszczególnych podzakresach oraz krytyczny odsłuch psychoakustyczny.
- Pomiary elektroakustyczne: autorska dokumentacja graficzna obejmująca charakterystyki częstotliwościowe, THD, odpowiedzi czasowe i parametry elektryczne.
- Wymagania napędowe i synergia: analiza obciążenia, zapotrzebowania prądowo-napięciowego, dopasowania impedancyjnego oraz ewentualnych filtrów korekcyjnych PEQ.
- Ocena końcowa: bilans wad i zalet, relacja jakości do ceny oraz formalna ocena redakcyjna.
Transparentność i źródła urządzeń
Zgodnie z zasadami etyki publicystycznej oraz wytycznymi prawnymi, każda publikacja zawiera jednoznaczną informację o pochodzeniu testowanego egzemplarza:
- Wypożyczenie demonstracyjne: sprzęt powierzony przez oficjalnego producenta lub dystrybutora na czas trwania procedury badawczej.
- Zakup własny: egzemplarze nabyte ze środków własnych redakcji w celach badawczych lub porównawczych.
- Depozyt prywatny: urządzenia udostępnione przez zweryfikowanych czytelników z Polski.
Forma pozyskania sprzętu nie ma żadnego wpływu na rygor metodologiczny, przebieg pomiarów ani treść werdyktu. Wymiana egzemplarza w trakcie procedury jest dopuszczalna wyłącznie w przypadku stwierdzenia bezspornej wady fabrycznej lub fizycznego uszkodzenia w transporcie.
Integracja metrologii z percepcją
Weryfikacja urządzeń elektroakustycznych opiera się na dwóch uzupełniających się filarach:
- Filar obiektywny (metrologia): Rejestracja fizycznego zachowania przetwornika i toru sygnałowego w kontrolowanym środowisku. Pomiary stanowią twardy bezpiecznik – eliminują autosugestię, marketing oraz błędy poznawcze.
- Filar subiektywny (psychoakustyka): Interpretacja zarejestrowanych zjawisk przez pryzmat właściwości ludzkiego aparatu słuchowego. Uwzględnia nieliniową czułość ucha (izofony), zjawiska maskowania, rezonanse kanału słuchowego oraz wrażliwość na określone zafalowania pasma.
Pomiary nie służą narzucaniu arbitralnych dogmatów, lecz weryfikacji faktów fizycznych. Zjawisko, które nie występuje w sygnale akustycznym lub elektrycznym, nie może być przypisywane obiektywnym właściwościom samego urządzenia.

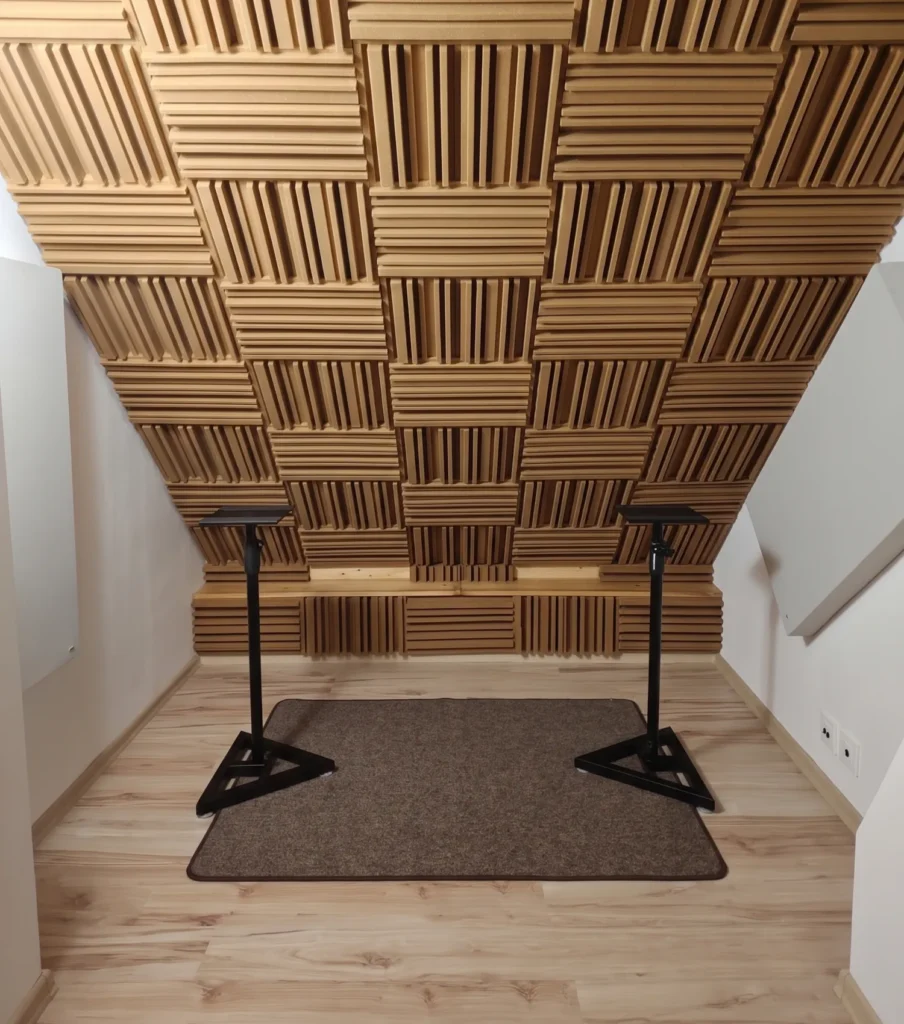

Środowisko pomiarowe
Wszystkie pomiary elektroakustyczne realizowane są w dedykowanej, specjalnie zaadaptowanej komorze pomiarowej. Architektura przestrzeni badawczej została zoptymalizowana pod kątem:
- Izolacji drgań strukturalnych: zastosowanie wielowarstwowych materiałów wibroizolacyjnych i odsprzęgających.
- Kontroli pola swobodnego: redukcja wczesnych odbić oraz pasożytniczych rezonansów fal stojących za pomocą hybrydowych ustrojów pochłaniająco-rozpraszających.
- Niskiego poziomu szumów tła: odcięcie od zewnętrznych zakłóceń akustycznych (niski noise floor), co gwarantuje pełną powtarzalność prób przy standaryzowanych poziomach ciśnienia akustycznego.
- Czystości zasilania: galwaniczna izolacja toru cyfrowo-analogowego oraz stabilizowane zasilanie eliminujące pętle masy i zakłócenia sieciowe.
Z uwagi na zróżnicowaną specyfikę geometryczną i elektryczną badanych urządzeń, stosowane są cztery odrębne stanowiska badawcze:
1. Słuchawki nauszne i wokółuszne
- Fantom pomiarowy: Zmodyfikowany symulator typu EACS (Ear and Cheek Simulator), wyposażony w anatomiczne odlewy małżowin o kontrolowanym współczynniku twardości i tłumienia. Kalibracja poziomu odniesienia realizowana jest przy użyciu wzorcowego kalibratora akustycznego spełniającego wymogi normy IEC 60942.
- Tor akwizycji: Wielokanałowy interfejs studyjny (24-bit/48 kHz) pracujący pod zoptymalizowanym jądrem systemu Linux w trybie bit-perfect. Transparentny stopień wzmacniający charakteryzuje się pomijalną impedancją wyjściową (Zout < 0,1 Ω) oraz poziomem THD+N poniżej -100 dB.
- Zakres procedury badawczej:
– Odpowiedź częstotliwościowa (20 Hz – 20 kHz @ 94 dB SPL) – uśredniana w oparciu o wytyczne normy IEC 60268-7 poprzez wielokrotne repozycjonowanie na fantomie.
– Spójność parowania przetworników (balans kanałów L/R).
– Zniekształcenia nieliniowe THD+N mierzone przy 94 dB oraz 104 dB SPL w zakresie do maksymalnie 0,01% dla 100 Hz – 10 kHz.
– Odpowiedź impulsowa oraz skumulowane widmo wygaszania rezonansów w czasie (CSD / wodospad).
– Przebieg modułu i fazy impedancji w funkcji częstotliwości z wyznaczeniem rezonansu mechanicznego ƒₛ. - Kompensacja: Dane prezentowane są jako przebiegi surowe (RAW) z ear gainem lub z zastosowaniem transparentnych kompensacji psychoakustycznych w Audiofanatyk™ Lab. Krzywe docelowe traktowane są pomocniczo, bez dogmatyzowania pojedynczych standardów.
2. Słuchawki dokanałowe (IEM)
- Aparatura: Kalibrowany coupler pomiarowy wykonany w ścisłej zgodności z fizyczną geometrią i impedancją akustyczną międzynarodowej normy IEC 60318-4 (standard zastępujący dawną normę IEC 60711).
Metodologia jest tutaj dwuetapowa:
- Pomiar bezpośredni w znormalizowanym falowodzie sprzęgającym (wysoka powtarzalność geometryczna).
Weryfikacja w symulatorze kanału słuchowego ze sztuczną małżowiną pod kątem szczelności (seal) oraz zachowania rezonansu insercji w rejonie 6–8 kHz przy różnych profilach tipsów.
3. Zestawy głośnikowe i monitory studyjne
Łączenie technik pomiarowych w ramach metodologii hybrydowej w celu eliminacji wpływu kubatury pomieszczenia i uzyskania quasi-bezechowej odpowiedzi przetworników:
- Pasmo średnio-wysokotonowe: Pomiar odpowiedzi impulsowej bramkowanej czasowo (Time-Gated IR), odcinający pierwsze odbicia od ścian i ustrojów komory.
- Pasmo niskotonowe: Pomiary ciśnieniowe w polu bliskim (nearfield) bezpośrednio przy membranach wooferów oraz wlotach tuneli rezonansowych (BR) realizowane metodą Keele’a.
- Rekonstrukcja pola swobodnego: Matematyczne sumowanie wektorowe składowych niskotonowych z uwzględnieniem strat obudowy oraz kompensacją dyfrakcji krawędziowej (baffle step).
- Dyspersja i zbieżność fazowa: Weryfikacja charakterystyk kierunkowych poza osią (off-axis), szerokości sweet spotu oraz integracji fazowej w punkcie podziału zwrotnicy.
- Sensory pomiarowe: Kalibrowane mikrofony dookólne z indywidualnymi plikami korekcji fazowo-amplitudowej.
4. Elektronika audio (DAC, wzmacniacze, źródła)
- Tor analizy elektroakustycznej: Dedykowany analizator metrologiczny (w pełni izolowany galwanicznie przetwornik ADC o dynamice DR > 128 dB-A i zniekształceniach THD+N rzędu -121 dB), współpracujący z dedykowanym modułem dopasowującym oraz zespołem bezindukcyjnych obciążeń wzorcowych.
- Przetworniki cyfrowo-analogowe (DAC): Pomiar w pętli analitycznej z zachowaniem standaryzacji napięć wyjściowych (~2,0 V RMS dla połączeń niesymetrycznych RCA, ~4,0 V RMS dla symetrycznych XLR).
- Wzmacniacze słuchawkowe: Badanie czystości i stabilności napięciowej na rezystancyjnych obciążeniach wzorcowych (16, 32, 300 Ω) przy standaryzowanych mocach odniesienia oraz przed progiem przesterowania. Rzeczywisty pomiar impedancji wyjściowej gniazd (Zout).
- Pragmatyka inżynieryjna: Pomiary elektroniki ukierunkowane są na weryfikację stabilności pracy z rzeczywistym obciążeniem słuchawkowym, odporności na szum tła oraz podatności na interferencje, zamiast na syntetycznym biciu rekordów wskaźnika SINAD poza granicami percepcji ludzkiego słuchu.
Warunki odsłuchowe i profil percepcji
- Standaryzacja SPL: Krytyczne sesje odsłuchowe realizowane są w bezpiecznym oknie głośności 65–70 dB SPL. Zapobiega to kompresji dynamicznej ucha środkowego, zjawisku przesunięcia progu słyszalności (TTS) oraz zmęczeniu słuchowemu.
- Niezmienne punkty odniesienia: Ocena barwy, geometrii sceny oraz transjentów dokonywana jest względem stałych zestawów referencyjnych o znanych, powtarzalnych parametrach fizycznych.
- Materiał źródłowy: Nieskompresowane pliki bezstratne (PCM 16-bit/44,1 kHz do 24-bit/192 kHz) obejmujące zróżnicowany repertuar akustyczny, symfoniczny, elektroniczny oraz nagrania o wysokiej dynamice transjentowej.
System klasyfikacji końcowej (Pingwinki)
Zamiast podatnych na inflację, sztywnych skal liczbowych (eliminacja zjawiska sztucznego zawyżania ocen), całościowy werdykt podsumowywany jest autorskim systemem klasyfikacyjnym opartym na syntetycznym bilansie metrologii, ergonomii i ceny:
- Pingwinek Surfer: Urządzenie wybitne, spójne konstrukcyjnie i bezbłędne metrologicznie w swojej klasie cenowej.
- Pingwinek w kole ratunkowym: Sprzęt z mierzalnymi wadami technicznymi lub kompromisami konstrukcyjnymi (np. podwyższone THD w basie, nieregularności na przełomie podziału pasma), który broni się strojeniem, walorami użytkowymi lub całościowym odbiorem.
- Pingwinek Wędkarz: Sprzęt rzetelny, lecz niekorzystnie wyceniony w momencie testu; rekomendowany po korektach cenowych lub w promocji rynkowej.
- Pingwinek z wiaderkiem (Niezdecydowany): Konstrukcja silnie polaryzująca, której walory zależą ściśle od preferencji użytkownika, geometrii anatomicznej lub specyfiki toru towarzyszącego.
- Pingwinek w kostce lodu: Sprzęt wadliwy technicznie, niespójny lub nieopłacalny; brak rekomendacji.
- Nieprzytomny pingwinek (Antyrekomendacja): Wyróżnienie negatywne w skrajnych przypadkach rażących wad zagrażających bezpieczeństwu toru, skrajnego fałszowania parametrów przez producenta lub wad uniemożliwiających eksploatację.
Format wizualny oparty na motywie pingwinów wprowadziłem jako czytelną, bezstopniową alternatywę dla sztywnych ocen liczbowych. W ten sposób mogę syntetycznie ująć relację parametrów technicznych do ceny i użyteczności. Dzięki temu modelowi obchodzę też szerokim łukiem tzw. pułapkę 8/10, a więc ekstremalną powszechność ocen niemal w pełni pozytywnych. Pingwinki stały się finalnie nieodłączonym znakiem rozpoznawczym mojego portalu i jego nieoficjalnymi maskotkami.
Zastrzeżenia prawne i rewizje
- Modyfikacje fabryczne (Silent Revisions): Publikacja odzwierciedla stan techniczny konkretnego egzemplarza w momencie realizacji procedury. Redakcja nie odpowiada za ciche rewizje podzespołów wprowadzane przez producentów po dacie publikacji; w przypadku ich udokumentowania, materiał uzupełniany jest o stosowną notę techniczną.
- Charakter danych: Prezentowane wykresy i wyniki pomiarowe realizowane są na autorskim, nieakredytowanym stanowisku badawczym na potrzeby wewnętrznej procedury publicystycznej. Mają charakter porównawczo-analityczny i nie stanowią certyfikowanej ekspertyzy w rozumieniu państwowych instytucji standaryzacyjnych (ISO/IEC).
