Nowy wymiar pomiarów: premiera Audiofanatyk™ Lab (1.39)

Po wielu tygodniach prac koncepcyjnych, konwersji danych i ogólnego pochylania się nad architekturą oraz silnikiem renderowania danych, wreszcie mogę oddać w Wasze ręce następcę dotychczasowych przeglądarek pomiarów FR/THD: Audiofanatyk™ Lab.

Jest to prawdopodobnie pierwsza tego typu baza danych autorskich pomiarów słuchawek dostępna w Polsce. Pełnię możliwości osiąga na komputerach (możliwość dodatkowych interakcji z wykresami), ale jest w pełni kompatybilna z przeglądarkami mobilnymi.

Dotychczasowa filozofia osobnych narzędzi

Dotychczasowe, rozproszone przeglądarki wykresów funkcjonowały na AF w ramach trzech osobnych modułów:

Przeglądarki FR/THD dla słuchawek pełnowymiarowych, pozwalającej na odczyt i porównanie ze sobą pasma przenoszenia oraz zniekształceń. Maksymalnie można było porównać do 5 par słuchawek w odniesieniu do krzywej DF i z opcjonalnym wygładzaniem psychoakustycznym. Dostępne były też trzy normalizacje.
Przeglądarki FR dla słuchawek dokanałowych (na tej samej zasadzie).
Nieinteraktywnego modułu RTA zwracającego w formie graficznej pomiary RTA i FR dla sprzętu elektronicznego.

Dostępne były również dwa osobne kalkulatory do obliczania estymowanej wymaganej mocy oraz impedancji wyjściowej wzmacniacza. Wszystko to zostało oficjalnie wycofane i zastąpione przez jedno spójne, znacznie szybsze i bardziej elastyczne środowisko.

Tym razem zamiast budować osobne, rozbite aplikacje dla poszczególnych zastosowań, Audiofanatyk™ Lab został zaprojektowany w architekturze modułowej i wokół zgrupowanych baz danych. Dodatkowo obsługuje język angielski oraz natywne motywy jasny i ciemny.

Bardziej kompleksowe podejście do tematu pomiarów interaktywnych

Narzędzie startuje natychmiast w sekcji przeglądania bazy pomiarów słuchawkowych. Do wyboru są dwa widoki bazy:

Laboratorium słuchawek pełnowymiarowych (generalnie po prostu niedokanałowych).
Laboratorium słuchawek dokanałowych.

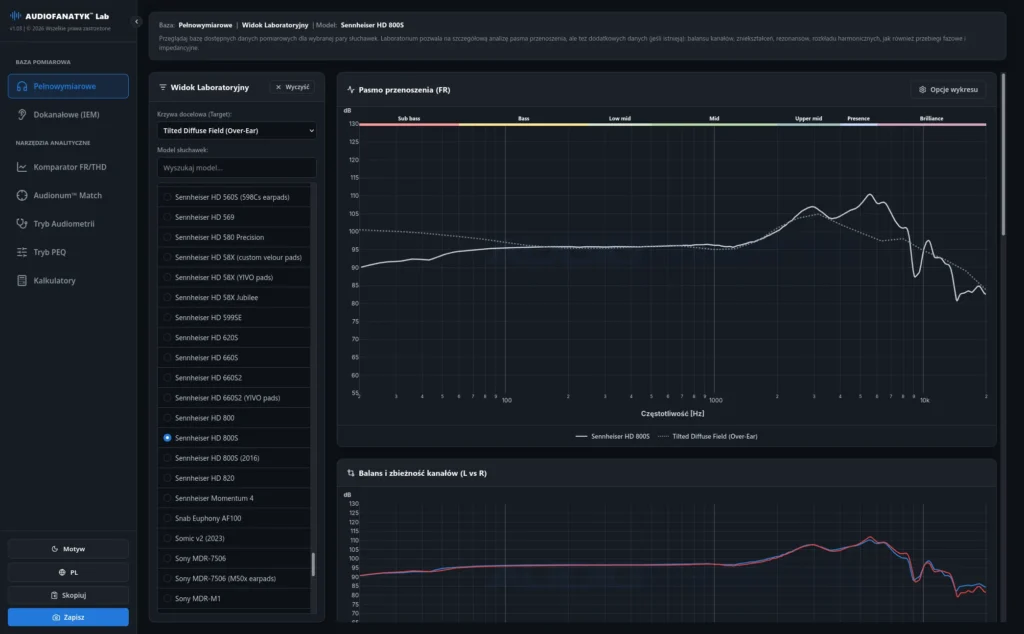

Po wybraniu jednej z nich możemy przeglądać dostępne pomiary oraz zgromadzone dane. Pula danych uległa znaczącej rozbudowie i sporo słuchawek otrzymało (prócz pasma przenoszenia i zniekształceń całkowitych) również:

Wykres zbieżności kanałów (balans).
CSD dla obu kanałów (w formie heatmapy).
Odpowiedź impulsową dla lewego i prawego kanału.
Analizę przebiegu harmonicznych na widoku THD.
Estymowane strefy słyszalności dla THD.
Wykres fazy i impedancji (dodatkowy typ pomiarów, który wykonuję na osobnej przystawce).

Postanowiłem również zaimplementować dodatkowe targety, przy okazji klarując ich interpretację po stronie użytkownika. W efekcie zdecydowałem się uczynić Tilted DF domyślnym targetem, który zobaczycie na wykresach (zmiany możecie dokonać w każdej chwili).

Nowość: moduły narzędzi dodatkowych w Audiofanatyk™ Lab

Możemy również aktywować jeden z dodatkowych modułów narzędziowych. To kompletna nowość, która w wielu sytuacjach oddaje nam do dyspozycji ogromnie przydatne narzędzia analityczne:

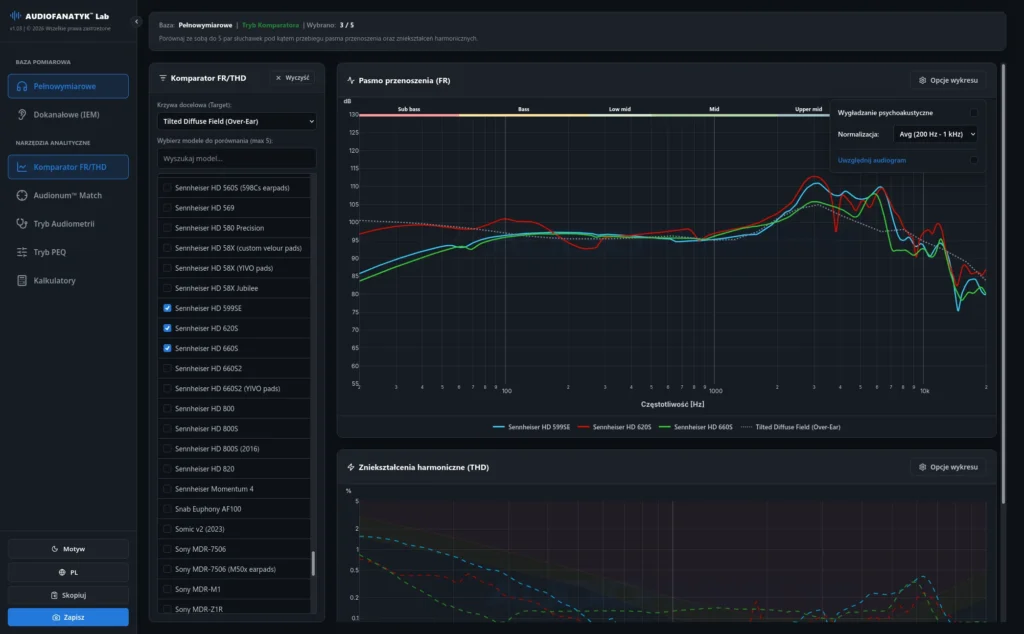

Komparator FR/THD: Czyli dokładnie to, co do tej pory oferowała przeglądarka wykresów na AF. Porównanie do 5 par słuchawek, tylko FR i THD.
Audionum™ Match: Pozwala na matematyczne wytypowanie najbardziej zbliżonych słuchawek do wybranego wzorca pod kątem wierności odpowiedzi częstotliwościowej. Dostępne jest kilka metod analizy oraz precyzji algorytmów matematycznych. Wyniki są przeliczane w tle i zwracane na żywo.
Tryb Audiometrii: Możemy zmodyfikować krzywą docelową w oparciu o posiadany przez nas audiogram medyczny. W ten sposób można przybliżyć ją do swojej własnej izofony. Gdy wrócimy do widoku baz danych, możemy włączyć pokazywanie zmodyfikowanego wykresu krzywej docelowej. Od tej pory mamy normalizację do nowego punktu odniesienia.
Tryb PEQ: Moduł PEQ pozwala na dopasowanie tonalności wybranych słuchawek w oparciu o 10-zakresowy EQ i wgrywany własny utwór testowy. Wizualizacja na bazie listy zmierzonych słuchawek umożliwia podgląd wpływu na pasmo przenoszenia oraz porównanie zmian do wybranego wzorca, a następnie zapisanie konfiguracji jako plik TXT (np. dla Equalizer APO).
Kalkulatory: Oprócz dotychczasowych, doszły jeszcze dwa proste moduły kalkulacji.

Co z dotychczasowymi danymi?

Wszystkie pomiary słuchawek dokanałowych i pełnowymiarowych zostały zmigrowane do nowego systemu — na tyle, na ile posiadam pełne dane źródłowe. Aplikacja kumuluje w sobie bowiem wszystkie wykresy, jakie wykonywałem od początku wprowadzenia pomiarów na AF. Jedynym wyjątkiem są dotychczasowe pomiary RTA, które z racji swojej graficznej natury nie są konwertowalne do formy interaktywnej. Ale i tutaj z czasem coś wymyślimy.

Aplikacja będzie sukcesywnie rozbudowywana o kolejne moduły metrologiczne i pomiarowe, ale jej fundament pozostaje ten sam: maksymalna rzetelność danych, zero zbędnego marketingu i pełny pragmatyzm.

Na ten moment jednak będę chciał się skupić nad samymi bazami i ich uzupełnieniem. Tak więc jeśli nie widzicie na liście jakichś słuchawek które akurat posiadacie, z ogromną chęcią przyjmę je na pomiary lub nawet pełnoprawną recenzję. Formularz kontaktowy znaleźć można tutaj. W ten sposób zachowujemy nadal kolektywny charakter zgromadzonych danych, jednocześnie nie rezygnując z ich powtarzalności metodologicznej, a co jest w takich bazach rzeczą kluczową.

Zapraszam do testowania narzędzia bezpośrednio z górnego menu portalu lub pod adresem: audiofanatyk.pl/lab/.

Ewentualne uwagi oraz spostrzeżenia dotyczące funkcjonowania nowego silnika można tradycyjnie zgłaszać via Discord lub bezpośrednio przez kontakt na stronie.

Aktualizacja 1.11 (2026-08-08)

Lab otrzymał dziś dużą aktualizację do wersji 1.11.

Changelog:

większy focus dla wykresów FR na paśmie użytecznym pomiarowo (55-130 -> 70-120 dB),
responsywne zakresy słyszalności FR,
uproszczona podziałka częstotliwości dla większej czytelności
nowa paleta kolorystyczna rysowanych linii wykresów zgodna z paletą Wonga, co daje natywne wsparcie dla osób cierpiących na ślepotę kolorów,
heatmapy w systemie FLIR z usprawnionym rysowaniem konturów,
w pełni chowana kolumna z parametrami i funkcjami dla lepszego skupienia się na obszarze roboczym na ekranach o mniejszej rozdzielczości, np. 1366×768 px,
możliwość linkowania bezpośrednio do konkretnego widoku po URL-u,
dodatkowe rozszerzenia zakresów audiogramów w zależności od zastosowanej metody ich wykonania (półoktawy i HF) z przeliczaniem wartości dB HL – dB SPL w locie,
zasugerowano mi dorzucenie buttona donacji, więc…
inne drobne usprawnienia interfejsu pod mobilki,
poprawki błędów.

Dodatkowo:

Baza pomiarów:
– dodane Hifiman HE-560 (egzemplarz 2017, dzięki uprzejmości p. Pawła),
– dodane DCA Aeon Core (dzięki uprzejmości użytkownika Badziew, egzemplarz jest z fabrycznym problemem z fazą na jednym driverze – będę opisywał to w ich recenzji).
Przebiegi impedancji i fazy:
– opracowałem modularną przystawkę IAP1 (na bazie AD1) do jeszcze dokładniejszego mierzenia tych parametrów i redukcji ryzyka błędów pomiarowych.

1.34 (2026-08-11)

Zmiany w tej wersji:

Technicznie:

całkowicie przebudowana topologia wewnętrzna aplikacji
komunikacja szyfrowana
integracja z CloudFlare
zaimplementowany Cache Buster
zapamiętywanie wybranych motywów
całkowicie nowy silnik generowania raportów dedykowany stricte do systemu bazodanowego z pominięciem modułów narzędziowych
różne pomniejsze poprawki i optymalizacje

Wizualnie:

przebudowany i dopracowany interfejs graficzny
całkowicie nowa kolorystyka dla obu motywów
ładniejszy wskaźnik podziałki dla wykresów

Funkcjonalnie:

zwiększony top floor dla wykresów FR
ulepszone targety
ulepszony algorytm obliczania wygładzania psychoakustycznego
zawsze widoczne kontury dla CSD oraz zwracanie dodatkowych danych po najechaniu
rozszerzone okno dla audiometrii (widok izofony)
dodatkowy wykres kontrolny dla weryfikacji wprowadzonych danych audiometrycznych
przebudowana logika funkcji Match
poprawnie sformułowana logika heurystyki stref THD
zintegrowana pomoc kontekstowa dla początkujących użytkowników

1.36 (2026-08-12)

Zmiany w tej wersji:

przebudowany moduł PEQ
podział PEQ na tryby Auto-Gain oraz Auto-EQ oparty o algorytmy heurystyczne
tryb rozszerzonej equalizacji dający kontrolę do 20 zakresów
możliwość wyłączania i włączania pojedynczych punktów korekcji wedle uznania

1.39 (2026-08-14)

Na tym etapie laboratorium jest już praktycznie w stanie feature complete.

Zmiany w tej wersji:

Technicznie:

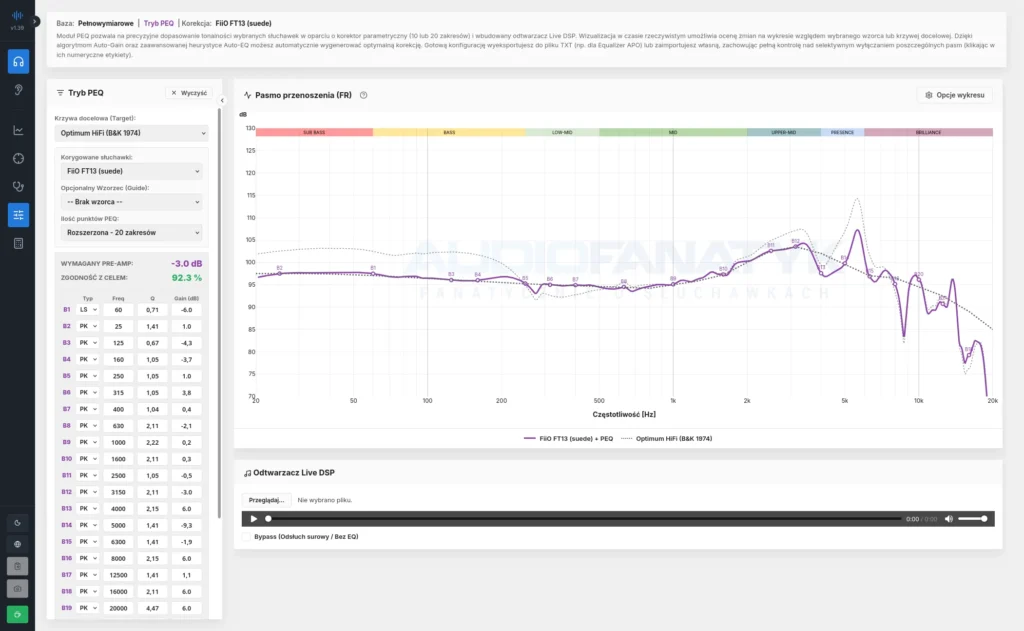

bardziej zaawansowana heurystyka dla Auto-EQ, pozwalająca uzyskiwać większe zbieżności z targetami przy mniejszym wykorzystaniu PRE (przykładowo dla FiiO FT13 podskoczyłem z 86% (-7,5 dB) na 90,2% (-3,2 dB) dla Harman OE 2018)
większy zakres skanowania dla heurystyki Auto-EQ, zgodny z nowszą normą IEC (jeszcze dodatkowe zwiększenie zbieżności, przykład dla FT13 z 90,2% na 90,5%)
