W dyskusjach na temat wpływu okablowania słuchawkowego na reprodukcję dźwięku regularnie pojawia się teoria przypisująca przewodnikom zdolność do wywoływania selektywnych przesunięć czasowych w paśmie akustycznym. Zgodnie z tą tezą kabel audio ma rzekomo opóźniać lub przyspieszać wybrane częstotliwości (np. skrajne pasmo sopranowe względem basu), co w subiektywnej percepcji miałoby kreować „napowietrzenie” i „poszerzenie sceny dźwiękowej” przy braku jakichkolwiek mierzalnych zmian na standardowym wykresie pasma przenoszenia (Frequency Response – FR).
Twierdzenie to odwołuje się bezpośrednio do zjawisk w domenie czasowej. Aby zweryfikować jego prawdziwość, należy skonfrontować je z prawami elektrotechniki teoretycznej, prędkością propagacji fali elektromagnetycznej w dielektrykach oraz fizjologicznymi progami percepcji aparatu słuchowego człowieka.
Notatka redakcyjna: Artykuł przeszedł autorską optymalizację merytoryczną. Usunięto archiwalne treści oraz dygresje polemiczne, skupiając się w 100% na elektrotechnice przewodników, propagacji fali elektromagnetycznej, korelacji fazowo-impulsowej (Group Delay) oraz psychoakustyce percepcji przestrzennej (ITD, ILD, HRTF).
Prędkość propagacji fali elektromagnetycznej a percepcja słuchowa
W przewodniku miedzianym sygnał elektryczny rozchodzi się jako fala elektromagnetyczna z prędkością zależną od przenikalności elektrycznej (stałej dielektrycznej) otaczającej go izolacji. Współczynnik skrócenia fali (ʋ) w typowych kablach audio wynosi od 0,60 do 0,95 prędkości światła w próżni (c ≈ 300 000 km/s). Przyjmując konserwatywną wartość 0,7 c, prędkość propagacji sygnału wynosi około 210 000 000 m/s.
Czas (t) potrzebny na przebycie standardowego, 3-metrowego kabla słuchawkowego od wyjścia wzmacniacza do cewki przetwornika wynosi zatem:
t = 3 m / (0,7 · 300 000 000 m/s) ≈ 14,3 nanosekundy (ns)
Aby ocenić znaczenie tej wartości, należy odnieść ją do neurobiologii ludzkiego słuchu. Mechanizm lokalizacji przestrzennej w płaszczyźnie horyzontalnej opiera się m.in. na międzyusznej różnicy czasowej (Interaural Time Difference – ITD). Badania psychoakustyczne wykazują, że bezwzględny, dolny próg detekcji ITD przez ludzki układ nerwowy w optymalnych warunkach laboratoryjnych wynosi około 10 mikrosekund (μs), czyli 10 000 nanosekund.
Różnica czasu wprowadzana przez trzymetrowy kabel słuchawkowy (14,3 ns) jest o niemal trzy rzędy wielkości (ok. 700 razy) mniejsza niż najczulszy fizjologiczny próg detekcji mózgu. Aby przewód słuchawkowy mógł wprowadzić opóźnienie rzędu 10 μs, musiałby posiadać fizyczną długość przekraczającą 2 kilometry. Sugerowanie, że odcinek dwóch lub trzech metrów przewodu wprowadza słyszalne przesunięcia czasowe między rejestrami, stoi w jaskrawej sprzeczności z elementarnymi prawami fizyki.
Relacja czasu i częstotliwości: pomiary fazy i odpowiedzi impulsowej
Teoria o „zmianie sceny bez zmian na wykresie częstotliwościowym” zakłada, że domena czasu może funkcjonować całkowicie niezależnie od domeny amplitudy. W elektrotechnice pasywny kabel audio jest klasycznym **układem liniowym i niezmienniczym w czasie (LTI)**. W systemach LTI domena czasu i częstotliwości są nierozerwalnie powiązane przekształceniem Fouriera oraz relacjami Hilberta (układy minimalnofazowe).
Jeżeli w przewodniku dochodziłoby do nieliniowości fazowych lub dyspersji czasowej (Frequency-Dependent Group Delay) na tyle dużych, by wpłynąć na psychoakustykę, zjawiska te ujawniłyby się bezwzględnie w dwóch pomiarach: przebiegu fazy akustycznej oraz odpowiedzi impulsowej (Impulse Response – IR). Co więcej, asymetria fazowa przy zbiegu fal nieuchronnie wywołałaby interferencje falowe w komorze przetwornika, modyfikując wypadkowe pasmo przenoszenia (FR).
W celu weryfikacji laboratoryjnej poddałem analizie referencyjne słuchawki planarne Audeze LCD-XC (charakteryzujące się wybitną odpowiedzią transjentową i płaską impedancją) w połączeniu z trzema zróżnicowanymi konstrukcyjnie przewodami słuchawkowymi:
- AF Audionum (miedź monokrystaliczna miedziana),
- Divaldi Tonalium (dedykowana geometria ekranowana),
- Audeos Deluxe Hybrid 8 (ośmiożyłowa plecionka hybrydowa miedź/srebro).

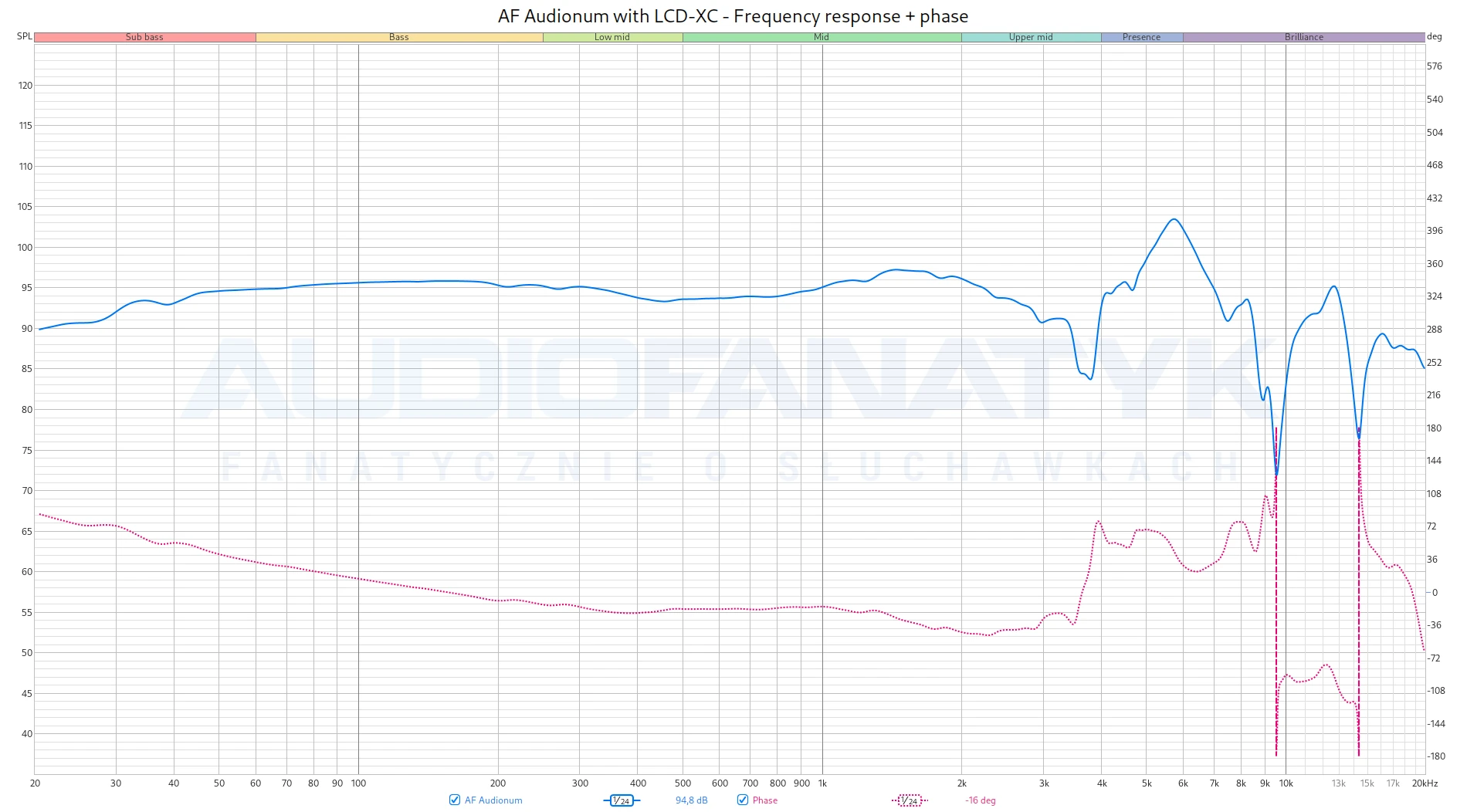

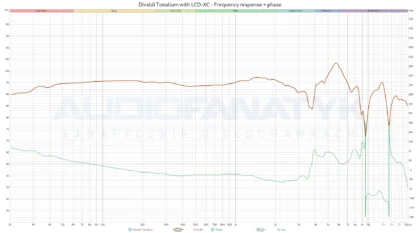

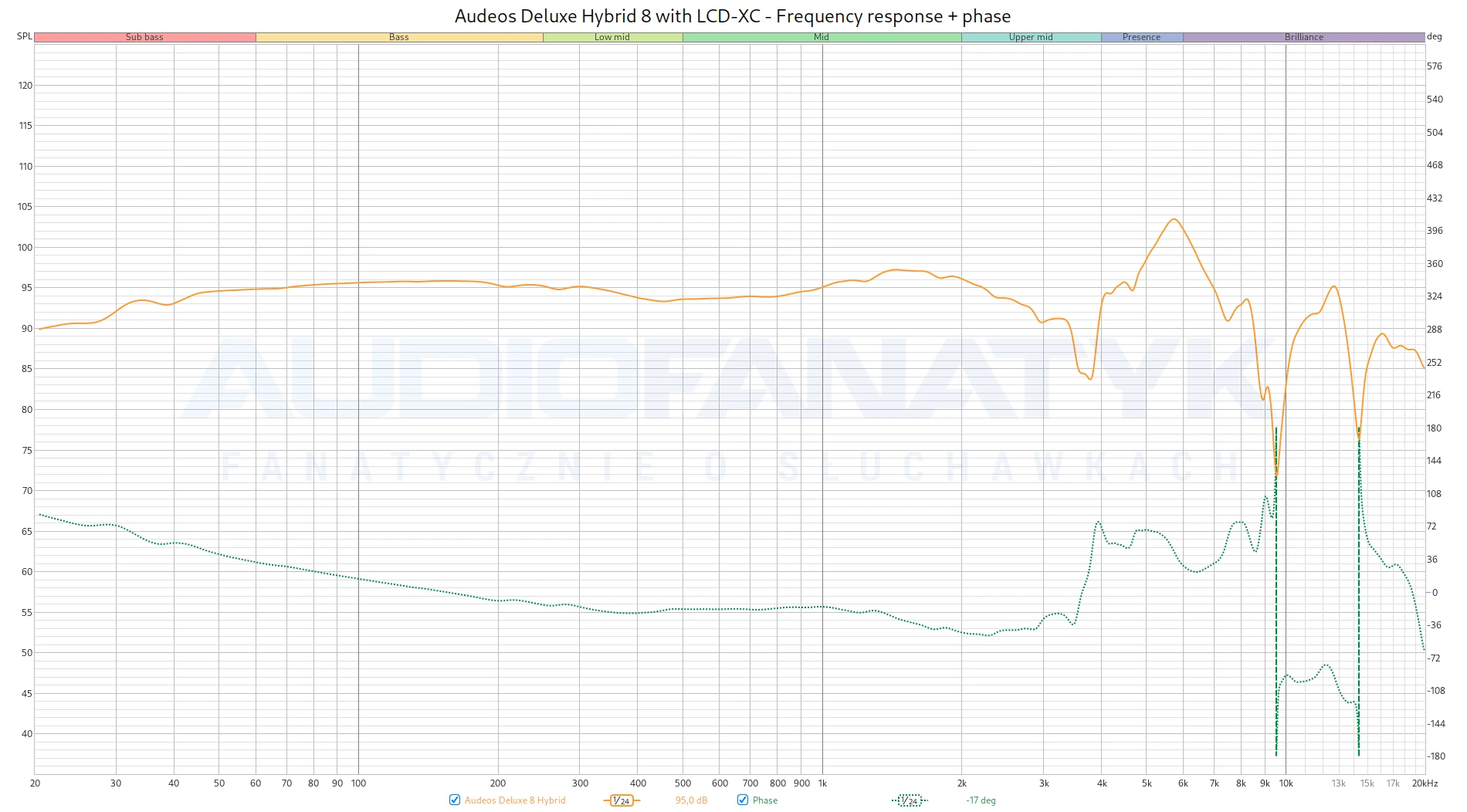

1. Przebieg fazy akustycznej (Phase Response)
Krzywe fazowe zarejestrowane dla każdego z kabli wykazują absolutną zbieżność geometryczną w całym paśmie roboczym. Brak jakichkolwiek rotacji fazy czy lokalnych załamań dowodzi, że zmiana przewodnika o różnej geometrii nie wprowadza mierzalnych przesunięć fazowych do układu przetwornika. Tym samym przesunięcia czasowe w domenie audio nie zachodzą.

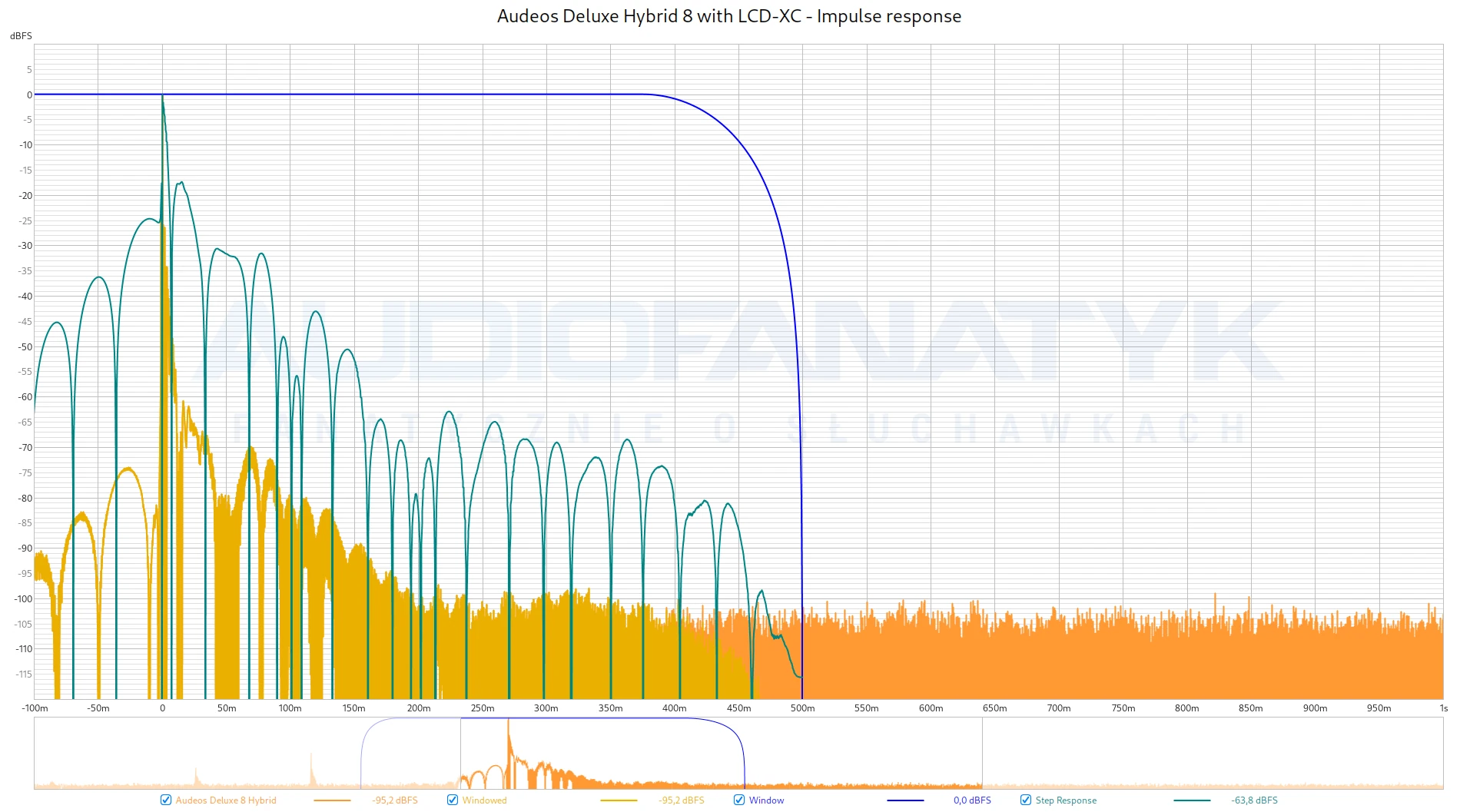

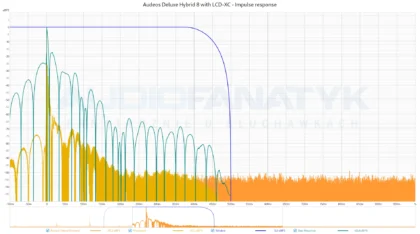

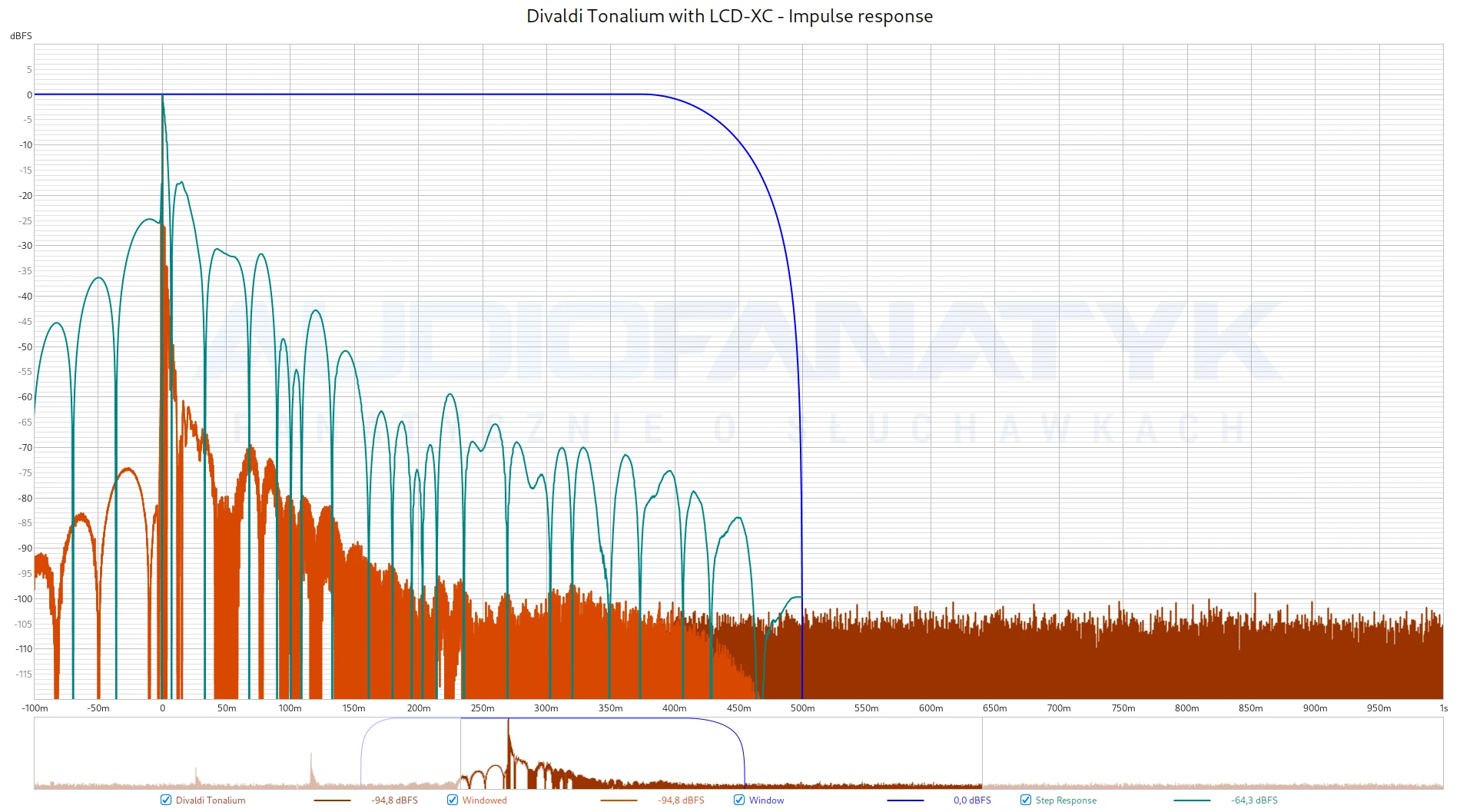

2. Odpowiedź impulsowa w domenie czasowej (Impulse Response)
Analiza odpowiedzi impulsowej potwierdza brak zmian w zachowaniu transjentowym. Początek narastania zbocza impulsu (tzw. leading edge), jego punkt szczytowy oraz wygaszanie drgań własnych membrany planarnej przebiegają w identycznych punktach osi czasowej (z dokładnością do ułamków mikrosekundy wynikających z mechaniki sprzężenia akustycznego). Gdyby kabel wpływał na czas propagacji pasma, punkt szczytowy uległby przesunięciu, a obwiednia impulsu uległaby deformacji. Ponownie więc: przesunięcia czasowe w domenie audio tu nie zachodzą.
Czułość aparatury metrologicznej a rozdzielczość ucha
Częstym założeniem w środowiskach nienaukowych jest pogląd, że ludzki słuch jest instrumentem czulszym od laboratoryjnej aparatury pomiarowej, zdolnym rejestrować zjawiska niewidoczne na wykresach. W rzeczywistości relacja ta wygląda dokładnie odwrotnie:
Skalibrowane stanowisko elektroakustyczne cechuje się powtarzalnością i rozdzielczością na poziomie 0,05 – 0,1 dB w domenie amplitudy oraz nanosekundową precyzją w domenie cyfrowej rejestracji czasu. Tymczasem najmniejsza zauważalna różnica natężenia dźwięku (Just Noticeable Difference – JND) dla ludzkiego narządu słuchu wynosi w idealnych warunkach laboratoryjnych około 0,5 – 1,0 dB, a w typowym materiale muzycznym wzrasta do 1,5 – 3,0 dB.
Aparatura pomiarowa wykazuje zatem czułość rzędu 15–30 razy wyższą niż próg detekcji ludzkiego ucha. Twierdzenie, że słuch rejestruje zjawiska nieliniowe, których nie jest w stanie wykryć precyzyjny przetwornik pomiarowy w kontrolowanych warunkach, jest myleniem fizycznej detekcji sygnału ze zjawiskami autosugestii i psychofizyki.
Psychoakustyka sceny słuchawkowej: dlaczego to nie kabel kreuje przestrzeń?
Skoro fizyka wyklucza wpływ kabla na przesunięcia czasowe i fazowe, czym w istocie jest „scena dźwiękowa” w słuchawkach i co decyduje o jej szerokości? Wrażenie przestrzeni w środowisku słuchawkowym nie jest właściwością przewodu, lecz syntezą psychoakustyczną realizowaną przez ośrodek słuchu w mózgu w oparciu o trzy mechanizmy:
- Międzyuszna różnica czasowa (ITD): różnica czasu dotarcia fali dźwiękowej do lewego i prawego ucha, determinująca lokalizację kątową pozornych źródeł dźwięku. W słuchawkach ITD wynika w 100% z realizacji nagrania (rozstaw mikrofonów, panorama w miksie studyjnym), a nie z przewodu zasilającego przetworniki.
- Międzyuszna różnica poziomów (ILD): różnica natężenia dźwięku między uszami wywołana efektem cienia akustycznego głowy (Head Shadow Effect) dla częstotliwości powyżej 1,5 kHz.
- Funkcja przejścia związana z głową (HRTF): filtracja spektralna fali dźwiękowej przez małżowinę uszną (pinna), kanał słuchowy oraz geometrię czaszki. Mózg interpretuje odległość i lokalizację w pionie na podstawie subtelnych zapadłości i podbić pasma: osłabienie zakresu wyższej średnicy (3–4 kHz) połączone z podbiciem najwyższych rejestrów (>10 kHz) jest podświadomie dekodowane jako oddalenie źródła dźwięku od głowy.
Słuchawki budują wrażenie szerokiej sceny poprzez swoją fizyczną geometrię akustyczną: kąt nachylenia przetwornika względem małżowiny, objętość i głębokość padów, odległość membrany od kanału słuchowego oraz dyfrakcję fali na maskownicach i dyfuzorach. Zmiana geometrii nausznika o 2 milimetry modyfikuje pasmo przenoszenia w zakresie 3–8 kHz o kilka decybeli, drastycznie zmieniając percepcję przestrzeni. Zmiana przewodu nie zmienia geometrii komory ani charakterystyki HRTF w żadnym stopniu.
Środowisko słuchawkowe a pole swobodne zestawów głośnikowych
Teoria o „porządkowaniu domeny czasu” w kablach jest najczęściej bezkrytycznym przeniesieniem problematyki wielodrożnych zestawów głośnikowych na grunt słuchawkowy. W kolumnach głośnikowych zbieżność czasowa (Time Alignment) jest realnym wyzwaniem inżynieryjnym:
Wielodrożna kolumna posiada oddzielne przetworniki (niskotonowy, średniotonowy, wysokotonowy) o zróżnicowanej masie drgającej i centrach akustycznych przesuniętych w przestrzeni. Wymaga to projektowania skomplikowanych zwrotnic elektrycznych (wprowadzających przesunięcia fazowe na częstotliwościach podziału) oraz pochylania ścianek przednich obudowy. Ponadto w pokoju odsłuchowym dźwięk dociera do słuchacza wraz z odbiciami od ścian, podłogi i sufitu, a zjawisko cross-feedu (dźwięk z lewej kolumny docierający z opóźnieniem do prawego ucha) tworzy fizyczne pole ITD/ILD w przestrzeni swobodnej.
W słuchawkach wokółusznych sytuacja jest diametralnie odmienna. Konstrukcje te wykorzystują na ogół pojedynczy przetwornik szerokopasmowy generujący pełne pasmo akustyczne z jednej membrany, bez zwrotnicy elektrycznej dzielącej sygnał. Każdy kanał pracuje w izolowanej komorze akustycznej bez fizycznego cross-feedu. Przypisywanie dwumetrowemu kablowi słuchawkowemu zdolności do „korygowania czasu” i emulowania zjawisk kolumnowych jest błędem kategoryzacji niemającym oparcia w elektroakustyce.
Podsumowanie
Empiryczna weryfikacja parametrów sygnału oraz teoria obwodów elektrycznych prowadzą do jednoznacznych wniosków naukowych:
- Czas propagacji sygnału w kablu (rzędu kilkunastu nanosekund) jest setki razy mniejszy niż granica percepcji międzyusznej różnicy czasu (ITD) w ludzkim aparacie słuchowym.
- Pomiary laboratoryjne fazy oraz odpowiedzi impulsowej wykazują stuprocentową zbieżność niezależnie od zastosowanego przewodnika, wykluczając istnienie mierzalnych przesunięć czasowych w paśmie akustycznym.
- Wrażenie sceny dźwiękowej w słuchawkach jest procesem czysto psychoakustycznym, determinowanym przez realizację nagrania, strojenie tonalne przetwornika oraz interakcję geometrii nausznika z indywidualną funkcją HRTF małżowiny usznej słuchacza.
Kabel słuchawkowy pełni funkcję czysto transmisyjną, a jego rola ogranicza się do zachowania odpowiednio niskiej rezystancji pasożytniczej, ochrony przed zakłóceniami elektromagnetycznymi oraz ergonomii mechanicznej. Próby tłumaczenia subiektywnych wrażeń odsłuchowych jako rzekome „przesunięcia czasowe w miedzi” to pseudonaukowa hipoteza, która nie znajduje potwierdzenia w pomiarach ani w prawach fizyki.
